Очень дешевый заменитель NES PPU-RGB на FPGA

[jaxkz]

А зачем при питании от usb ставить 78l05? Почему нельзя дорожку 5В провести от электролита 220uf вниз? После диода D1 сколько вообще вольт останется? 104 керамика в половине случаев непонятно зачем стоит

. Уважаемый @JRBVZ, не стоит переживать, на гите лежит вот такой вариант, без диода и 7805, а насчет керамики, то ее много не бывает, все таки fpga довольно шумная штука.

[stargazer]

А что нужно для RGB выхода? Какой-то дополнительный модуль?

Думаю, может тоже попробовать такую штуку собрать в корусе для Kenga Ken-Boy  Моя такая приставка из 90-х сдохла

[jaxkz]

@and1981 можно ли вместо EPCS4, установить 25х40vsig? Так же можно ли прошивку залить через программатор на флешь, минуя кактус? Если нет, то какую версию кактуса скачать, чтобы он циклон первый поддерживал и желательно не был платным  ?


[TolstyLuty]

Думаю, может тоже попробовать такую штуку собрать в корусе для Kenga Ken-Boy  Моя такая приставка из 90-х сдохла

Ну как бы идея мелькала у меня в голове чуть выше.

У меня бзик
Я хочу, например, сделать ремейк в корпус "портативки" Kenga Ken Boy (Lifa SM-888-III).
Я смотрю что деталей с FPGA минимальное количество, может быть всё и влезет.

Но требуется полноценный порт расширения. Это меня стопорит пока. В кенге (лифе) всё распаяно.
И второстепенно, использовать в проекте стандартные для приставок кварцы 26,601712 мГц и 21,47727 мГц.

[and1981]

@and1981 можно ли вместо EPCS4, установить 25х40vsig? Так же можно ли прошивку залить через программатор на флешь, минуя кактус? Если нет, то какую версию кактуса скачать, чтобы он циклон первый поддерживал и желательно не был платным  ?

Я ставил W25X40CLSNIG, однако при конвертации sof файла в jic нужно ставить галочки не проверять хардварный ID флеши.
Если есть JTAG, то при помощи jic файла можно запрограммировать конфигурационную флешку, ну и сам по себе JTAG весьма полезен при дебаге и отладке.
Как приготовить jic из sof можно прочитать на первой странице этой темы. Я детально расписал со скринами из Квартуса. Но я обычно ложу готовый jic в папку с проектом.
https://www.emu-land.net/forum/index.php/topic,91644.msg1668488.html#msg1668488
Крайняя версия поддерживающая Циклон I это 11-я она бесплатно работает без крэков. Вот ссылки на яндекс диск с разными версиями Квартусов. Качайте.
https://disk.yandex.ru/d/_EhuBxmR4mrrlA?w=1
https://disk.yandex.by/d/6jjEs0bBJXa_NQ?w=1

[jaxkz]

Спасибо!

Но я обычно ложу готовый jic в папку с проектом.

в текущем *.jic файле проверка ID отключена или нет?

[and1981]

должна быть отключена

[jaxkz]

должна быть отключена

Как успехи с платой на Lattice, удалось протестировать?

[and1981]

Как успехи с платой на Lattice, удалось протестировать?

Да тут дома ремонт затеяли, поэтому время выкроить целая проблема.
Вчера пару часов удалось потестить, оно работает, игры пашут, но вот некоторые тесты APU не проходит, я там случайно упорол чтение статуса APU. Исправил уже вроде, но надо заново залить прошивку и проверить уже в железе, может вечером, если получится.

[kino]

and1981, а что скажешь за китайские плисины Gowin? говорят они дешевле.

[and1981]

Дешевые, но нужно осваивать эту среду разработки, плюс программатор нужен, если использовать чип отдельно вне штатной девборды. Возможно нужно будет что-то корректировать в проекте, чтобы оно заработало нормально.Я пока на говин не готов мигрировать, но все может изменить доставаемость циклонов и латтисов, если с ними станет совсем худо то может и придеться переходить.

[kino]

Понял, спасибо. Хотя тот же ep1c3 уже тоже не шибко доставаемый.

[and1981]

На али навалом, меньше трех долларов цена, сколько ни брал, ни разу брак не попался.

Добавлено позже:
ФПГА Дендик на Латтис работает
https://www.youtube.com/shorts/M_W1QgEvRp8

[ndivision]

ФПГА Дендик на Латтис работает
https://www.youtube.com/shorts/M_W1QgEvRp8

Шикарно и крутейше выглядит!
Теперь я точно знаю, чего бы задарить самому себя на НГ :-)
По части FPGA - забита под завязку или еще есть место?

[and1981]

Примерно процентов 70 занято

Как успехи с платой на Lattice, удалось протестировать?

Еще желательно поставить резисторы на входы DIR шифтеров. Может быть такая ситуация, если вставлен карик и начать перепрошивку ФПГА, то ФПГА переводит выводы в высокоимпендансное состояние и DIR-ы остаются без управления, а точнее видимо входы внутри подтянуты у них к земле (скорее всего) и они начинают передвать лог уровни  на шины слота, при этом карик видимо передает на шины единицы (ну или как-то так). Возникает конфликт и шифтер начинает немного нагреваться. Вот чтобы управление было на чтение из слота и не было конфликтов нужно добавить пару резисторов, хотя если прошивать без карика, то ничего этого не будет. Мелочь, но лучше думаю добавить.

[jaxkz]

ФПГА Дендик на Латтис работает

Классно!

Примерно процентов 70 занято

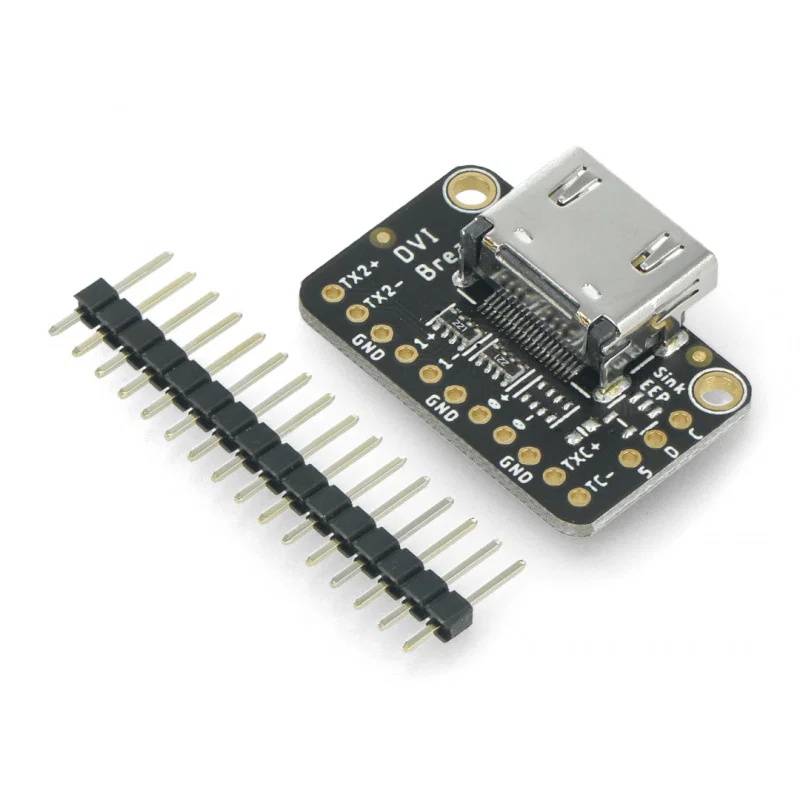

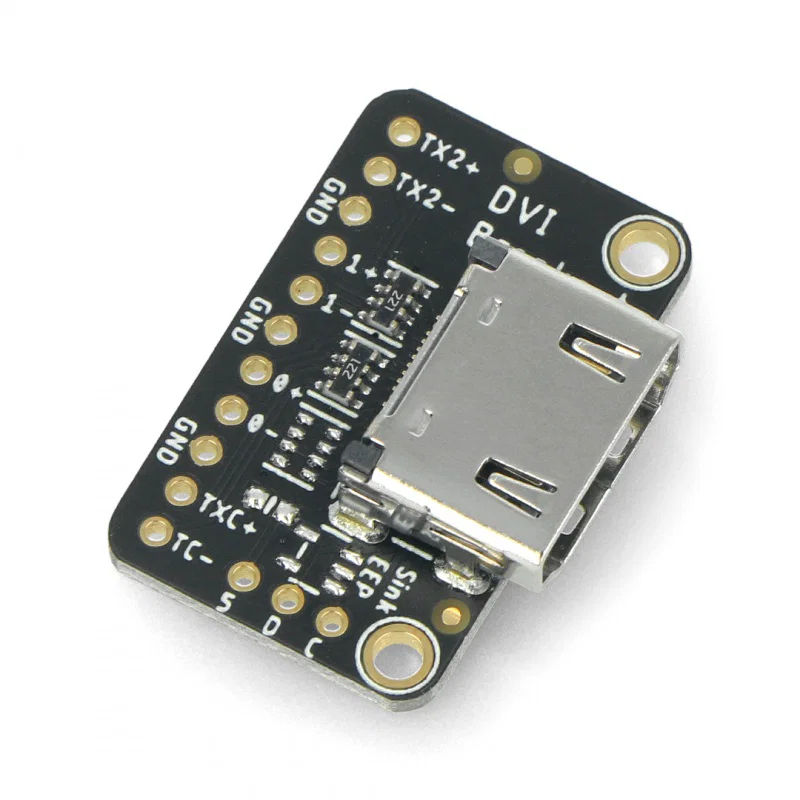

Реально добавить HDMI на таком модуле?

[and1981]

Реально добавить HDMI на таком модуле?

Нужно добавлять внутрь ФПГА модуль скандаблера и кодера для HDMI, это требует ресурсов, наверное пару тысяч ячеек нужно, а может и больше. Так что малой кровью точно не выйдет. А возможно необходим будет буфер кадра, а для этого нужен ФПГА с жирными ресурсами блочной RAM, а это опять вопрос цены.

Обновил в репозиториях принципиальные схемы до актуальных версий. Там в SE версии был неправильно указан вольтаж стабилизатора для питания ядра, вместо 1.2V нужно 1.5V для Циклона I.

Выложил герберы платы проекта PPU_MINI на Гитхаб. https://github.com/andkorzh/PPU-LITE/tree/main/PPU_MINI Там найдете и проект для данной платки в Латтис Даймонд 3.5.
Плата имеет на борту интегральный видеокодер BH7240AKV-E2 и позволяет выводить как RGB, так и S-Video с композитом. В железе она пока не проверена, может сожержать ошибки, поэтому все на свой страх и риск.
