До того момента как обнаружил,что запасная оригинальная бошка оказалась нерабочей,а родной привод получиться отрепетировать,оплатил на али бошку,по относительно низкой цене и без плохих отзывов. Продавец долго не отправлял и пришлось ему писать. Обнаружил что брал у него уже другую бошку и он отправил экземпляр с оторваной матрицей,которая позиционируется на оборудовании и приклеивается,а затем долго спорил с али,что это у меня проблема.
В общем так он ничего и не отправил по итогу и покупка отменилась.
Думаю,что все продавцы берут свои подобные товары на одной помойке,разве может кто отбирает их чуть тщательней,но и цена в два раза выше ничего в данных случаях не означает.
Оплатил самый дешёвый варик без отзывов в странном магазине с названии на русском языке. Посмотрим что из этого получиться

[MaRC]

Нравится дизайн у обычной Duo и все хотел себе прикупить, на CD части чисто рондо ов блад гонять. К замене кондеров и сопутствующим приколам был готов, а тут получается и один из первых CD приводов надежностью не отличается. Походу лучше с ней не связываться и таки дождаться, когда можно будет турбоэвердрайв про за норм прайс прикупить.
Duo R была, но не нравится ни дизайн ни цвет.

[Gameszzz]

Нравится дизайн у обычной Duo и все хотел себе прикупить, на CD части чисто рондо ов блад гонять. К замене кондеров и сопутствующим приколам был готов, а тут получается и один из первых CD приводов надежностью не отличается. Походу лучше с ней не связываться и таки дождаться, когда можно будет турбоэвердрайв про за норм прайс прикупить.
Duo R была, но не нравится ни дизайн ни цвет.

Да фиг знает. Привод,как привод. Из слабых мест только шестерня,да и то,если сточило при неправильном управлении при мёртвых кондёрах и электролите на плате.
Бошки не слабое место.
В общем все проблемы от плохих конденсаторов и последствий растекания электролита из них

[SavitarSvit]

Нравится дизайн у обычной Duo и все хотел себе прикупить, на CD части чисто рондо ов блад гонять. К замене кондеров и сопутствующим приколам был готов, а тут получается и один из первых CD приводов надежностью не отличается. Походу лучше с ней не связываться и таки дождаться, когда можно будет турбоэвердрайв про за норм прайс прикупить.
Duo R была, но не нравится ни дизайн ни цвет.

Как раз с приводами у семейства DUO пока проблем нет. Надежные, купить, в случае чего, легко, стоят не дорого. Это вам не PS1. Может поэтому так ни кто и не сделал эмулятор привода для них...

Приехал ко мне привод, из китая, хотя уже не нужен. Установил я его протестировать. При первых включениях, лазер быстро вверх-вниз дрыгался и сильно бился об свою станину, хотя диск и загрузил, но видно было что работает не верно он. Потом в итоге вообще перестал поднимать и опускать голову и соответственно перестал запускать диск. Думаю, походу что то оборвалось внутри, может проволочка на обмотке... И мне кажется это не косяк продавца, а доставки.

[Gameszzz]

Приехал ко мне привод, из китая

Бошка или привод в сборе.
Дай ссыль на лот

[SavitarSvit]

Бошка или привод в сборе.
Дай ссыль на лот

Там описка. Приехал лазер, приводов в сборе не видел, да и зачем.
На Озоне брал, с жены аккаунта. Ссылку дать нет возможности.
Самый дешевый вариант за 550р.

[Gameszzz]

Там описка. Приехал лазер, приводов в сборе не видел, да и зачем.
На Озоне брал, с жены аккаунта. Ссылку дать нет возможности.
Самый дешевый вариант за 550р.

Ко мне киты через озон всё равно не возят,такие товары в поиске не отображаются,а если открывать по чужой ссылке,то "товар не доставляется в ваш регион"
upd.
В общем из бошек до 1700 рублей,ни один из четырёх магазинов на али так ничего и не отправил. Вернее три откололись даже по расширеному сроку отправки,четвёртый скоро отколется,хотя у всех написано,что больше 99единиц в доступе. Видимо такой товар эти магазины не могут отправлять. А на озоне,для меня нет в доступе нор-м3,только нор-м3а,да и у тех цена от 1700 со сроком доставки от 20 января

Добавлено 7 февраля 2026 года:
В итоге,кое как удалось дождаться отправки двух бошек из разных мутных магазинов. Одна приехала и оказалась вполне рабочей,вторая где-то в пути пропала ибо трек чисто алишный,а доставка типа china express iml,которая по России не трекается от слова совсем. Где едет,куда едет,как едет - нипанятна.
Но,кроме всяких ргб модов,остался один момент,который я всё это время думал как обойти. Это очень короткий срок хранения данных в памяти консоли из-за использования суперконденсатора,который,как писали ранее,может и потечь. Установка более ёмкого суперкондёра,даёт,конечно прирост времени хранения,но саморазряд последних не даёт особого прироста.
И вот наткнулся на вариант fram мода.
Правда нужно переходную платку делать.
Можно,кнешно проводками заколхозить,но что-то не очень хочеться

[Gameszzz]

В общем сделал fram мод и он нифига не работает. Консоль не может инициализировать модуль памяти.
Вернее в меню форматирование "ок",а игры пишут что память не инициализирована
Даже две консоли. Т.е. дело не в платах
Модули проверил на программере.
Что это ? Невнимательность при разработке мода или яхз.
Родная память LC3517BML
Ставлю Cypress FM16W08
Приложил даташиты и файл отчёта о проекте,где можно видеть схему.
По проекту,на обоих площадках выбора банка, устанавливаются резисторы 47к

Добавлено 22 марта 2026 года:
Как оказалось,к счастью,на втором экземпляре полностью отсутствовал звук с дисков и по окончанию решения данной проблемы,решилась и проблема с работой fram модуля.
Т.е. проект жизнеспособен,но изготовления дорогущих гибких плат совершенно не требует. В использовании гибких плат есть даже минус в том,что длинний край не якориться и нагрузка от веса фрам модуля приходиться на точки пайки плёнки к площадкам. Так что либо отогнуть часть ног и припаяться проводами,либо изготовить обычные платки.
С первым же экземпляром пока непонятно.
Линии прозвонил. Модуль заменил,хотя их все и так на т48 проверял
Видимо теперь,для сверки, придётся осликом снимать показания с исправной тушки

[binturong_reiko]

Gameszzz, как вариант: взять ещё одну фрамку, вычистить на программаторе, установить в "рабочую" консоль и после инита снять дамп на программаторе. то же самое проделать на "проблемной" консоли. И сравнить дампы

[Gameszzz]

Gameszzz, как вариант: взять ещё одну фрамку, вычистить на программаторе, установить в "рабочую" консоль и после инита снять дамп на программаторе. то же самое проделать на "проблемной" консоли. И сравнить дампы

Это может показать разницу,но не поможет с решением проблемы,а она здесь,похоже серьёзней,чем просто "сгнившая дорожка". По крайней мере по всем линиям до этого модуля,обрывов и завышенных сопротивлений нет.
Модуль я так же уже пробовал менять.
Под подозрением остались две линии,которые упираются в логику 74F32. Т.е. проблема от этой логики и дальше
Не совсем шарю,как какую логику её проверять в программере,ибо именно 74F32 нет такой и вообще эта серия как обозначается среди более современных импортных аналогов

[JRBVZ]

74F32 проверить как обычную 74HC32 (2-input OR gates).

[binturong_reiko]

Gameszzz, вы поймёте, разница по данным или по адресам. И есть ли разница вообще. так же сможете увидеть, пишется ли вообще хоть что-то во fram

именно 74F32 нет такой

Вообще неважно, что за буквы посередине. Выбираете 7432 и все. можете даже авто определение ткнуть, если Микра целая, то будет предложено из 74 серии и 40й

[Gameszzz]

Да,определилась как 7432 и тест проходит

Добавлено позже:

И есть ли разница вообще. так же сможете увидеть, пишется ли вообще хоть что-то во fram

Линии данных здесь целые и паралелльны двум другим модулям памяти. Т.е. с наибольшей вероятностью здесь нет переключение на запись/чтение именно этого модуля.
Ладно,надо будет распечатать схемы. Не могу с экрана работать

Есть ресурс с разным софтом,среди которого есть Bram tool,который правда нужно записывать на диск,но который позволяет работать с этим модулем памяти

[binturong_reiko]

здесь нет переключение на запись/чтение именно этого модуля.

И как же тогда приставка понимает, куда писать и откуда читать?

Линии данных здесь целые и паралелльны двум другим модулям памяти.

и как раз таки поэтому у нее должны быть либо отдельные /oe и /we, либо есть отдельный /ce(/cs). Как вариант - все разом, и те, и те.

[Gameszzz]

И как же тогда приставка понимает, куда писать и откуда читать?и как раз таки поэтому у нее должны быть либо отдельные /oe и /we, либо есть отдельный /ce(/cs). Как вариант - все разом, и те, и те.

Конечно. Даталинии общие с биосом дисковой части консоли и двумя модулями оперативки (вроде оперативка. Они все три рядом,в одной куче,с обратной стороны платы),а управление раздельное

[binturong_reiko]

Gameszzz, Ну вот, а вы говорите:

Т.е. с наибольшей вероятностью здесь нет переключение на запись/чтение именно этого модуля.

И если что-то из управляющего "пропало" - модуль не работает.
А еще всегда есть риск тупого непропая. "Соплю" между линиями адреса или данных, думаю, можно исключить - остальное бы тоже заткнулось
Дело ваше, но я бы сравнил содержимое памяти на обеих приставках после "инита"

[Gameszzz]

Gameszzz, Ну вот, а вы говорите:И если что-то из управляющего "пропало" - модуль не работает.
А еще всегда есть риск тупого непропая. "Соплю" между линиями адреса или данных, думаю, можно исключить - остальное бы тоже заткнулось
Дело ваше, но я бы сравнил содержимое памяти на обеих приставках после "инита"

Это,или проверку осликом,буду делать после проверки всей схемы. Здесь не особо много точек для проверки.
Хотя,по сути,осталось перепроверить только этот участок

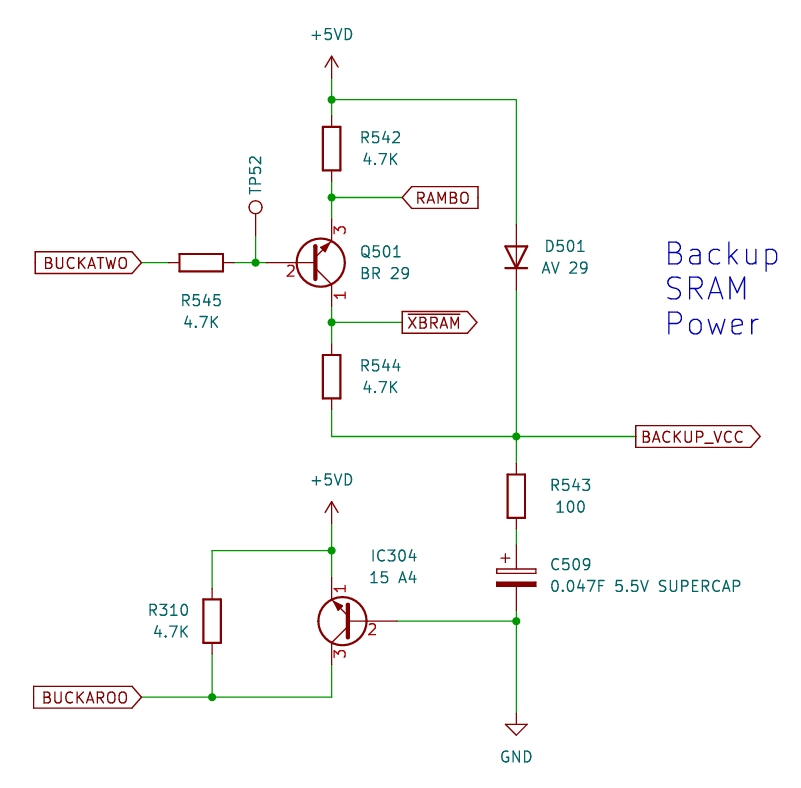

Из того,что уже известно,что линия xbram приходит (значит за ограничением в 4.7К от backup_vcc приходит на СЕ) ,backup_vcc выходит 4.57 (оно и понятно,так как питание это 5в минус падение на диоде) и попадает везде куда нужно,ОЕ и WE приходят и попадают ко всем чипам,к которым должны, все компоненты,кроме транзисторов,проверены и припаяны норм,а суперкондёр выпаян (с ним ничего не меняется)
апд.
В итоге,все линии,что хоть как-то связаны с этой функций (все что на схеме выше) или идут ещё и на другие чипы,прозваниваются,как положено.
Резисторы и диод соответствуют номиналам. Осталось проверить два транзистора и походу,придётся повышать напряжение питания этого модуля,заменив диод,на диод с меньшим падением напряжения


Добавлено 26 марта 2026 года:
И так. После того как всё окончательно проверил,не нашёл никаких отклонений,кроме того,что логика 74LS244 (ic518) где идёт переключение backatwo и backaroo,до определённого момента,не детектилась программером,но после выпайки и проверки точно такой же но ic516,которая задетектилась и прошла тест с первого раза,так же задетектилась и прошла тест. Неконтакт в адаптере скорее исключаю,так как и до этого и после этого проблем с ним не возникало,а сам чип был хорошо подготовлен и было сделано несколько попыток переткнуть как сам адаптер так и чип с контролем контакта ног в зажимах.
В общем после того как обе логики прошли тест и были припаяны обратно с заменой мест расположения,проблема пропала и других проблем с переключением адресных линий,так же не возникло,даже после нескольких часов тестов как карика,так и дисков. Даже после нескольких инициализаций памяти,через меню консоли

[binturong_reiko]

Gameszzz, мне сегодня как раз одна странность с логикой попалась:
Ремонтил на работе плату (автоматика), так там две 74ac273 прогоняются на программаторе только на 3.3 вольта и ниже, а на 5 вольт - ошибки. хотя по даташиту - должны на 5в работать.
Так что может стоит поменять ваши 244, мне кажется..

[Gameszzz]

Так что может стоит поменять ваши 244, мне кажется..

Я об это подумал.
То,что по схеме оно обозначены как 74LS244 (по факту ALS244ASJ), замена всех трёх на 74HC244 приемлима ?

[binturong_reiko]

Не рекомендуется мешать cmos и ttl логику, можете словить непонятные глюки. Если ls не достать, то лучше взять hct244, это cmos с ttl входными уровнями

[Gameszzz]

Не рекомендуется мешать cmos и ttl логику, можете словить непонятные глюки. Если ls не достать, то лучше взять hct244, это cmos с ttl входными уровнями

Вроде есть пара предложений LS,но одно дорогое,а второе сомнительное.
Благо эти компоненты можно сразу при распаковке проверить и претензию кинуть.
В обоих случаях может и перемаркировка из HC оказаться,а это не определить.
Оплатил второе

[binturong_reiko]

,имхо, проверить легко, ls не должна работать при 3.3 вольтах питания. Надо проверить
Проверил - не канает. LS старые, из оригинальных консолей и картриджей работают почти всегда от 1.8 до 5 вольт (в программаторе тесты проходят), а вот "новые" из китая только на 5 и 3.3 в большинстве своем.

Но по факту, там важен несколько другой параметр - уровень лог "0", а для этого только свой тестер собирать, я думаю..

[Gameszzz]

binturong_reiko,
Да,проверка функциональности при разных напряжениях,через программер,видимо действительно не показатель.
Приехали 74LS244 и 74HC244
LS сохраняют работоспособность при 5 / 3.3 / 2.5 вольтах питания. При 1.8 начинаются сбои
HC работают без сбоев при всех доступных напряжениях
К сожалению я не протестировал родные LS ,на разных напряжениях,перед возвратом обратно в консоль

[Gameszzz]

Признавайтесь,у кого из форумчан я это купил )))
