PS2 Slim 70xxx SD Mod (IDE to MicroSD)

[Gonzoreport]

Компактная альтернатива HDD для Slim-моделей 70xxx

Сделал такой мод, делюсь информацией, вдруг кому пригодится. Конечно же, я не первый, кто это дело делает, но как гайд наверное наибольшее количество информации собрал с ответами практически на любой вопрос.
Уровень мода я бы отнёс к очень сложным (по крайней мере таковым он оказался для меня, с моим типа "скилом" потратил около 16 часов).
Пользуюсь уже чуть больше года, полёт отличный (обновлено 10.12.2024).

Что даёт:

• Запуск игр через OPL с MicroSD, но как будто с HDD, с теми же скоростями и возможностями.
• Самый компактный и практичный (^{субъективщина}) вариант использования оригинального железа PS2.

• Позволяет оставить полностью функционирующий дисковый привод.

Зачем?:

• Тут очень доходчиво и предметно показаны преимущества использования OPL с помощью HDD над любыми другими устройствами.

Что нужно:

• PS2 Slim 70xxx;
• Адаптер для MicroSD (я брал тут);

• Переходник SD to IDE (я брал тут);

• Проводочечки (я использовал МГТФ 0,03мм, уложился в 5 метров).

Список использованной литературы:

• Оригинальная тема (на немецком): ТЫЦ!;

• Тут готовый шлейф: ТЫЦ!;

• Запустите командную строку от имени администратора. Затем по порядку введите следующие команды:
  diskpart и нажимаем Enter.
  Появится командная строка: DISKPART>
  Вводим команду: list disk и нажимаем Enter.
  В окне появится несколько строк списка, подключенных к вашему компьютеру, дисков и накопителей, включая внешние.
  По объему нетрудно понять, какой именно из них – флешка.
  Итак, отыскав нужную флешку, например под номером 1, вводим команду: select disk 1 и жмем клавишу Enter.
  Утилита сообщит о том, что вы выбрали именно диск 1.
  Теперь необходимо удалить все разделы на выбранном диске.
  Проводим эту операцию командой clean, нажимаем клавишу Enter.
  Закрываем окно утилиты DISKPART, флешка подготовлена.


•
• WinHIIP и OPL Manager.


Примечания:

• Мод-чип в итоге решил не ставить. Мне он попросту не нужен. Я хоть привод и оставил, но он если когда-то и будет использоваться, то исключительно для разовых запусков лицензии (никаких болванок и штамповки).
• Катушку индуктивности перенёс элементарно, поставив на паяльнике 400°С. Несколько секунд с каждой стороны и всё. Там снизу где-то по 1,5-2мм контакта припаивается.

• Провода решил во что-то  типа шлейфа не склеивать, просто заклеил каптоновой лентой, лежат хорошо, нигде не передавливаются.

• Само гнездо для MicroSD пришлось выпаять с платки, иначе в PS2 пришлось бы корпус резать. Расположил его справа от USB, чтобы через отверстие в корпусе легко было вставлять и доставать флешку (немножко неровно из-за того, что под одной из сторон гнезда много SMD-компонентов, ровный уровень просто поленился ловить). Из такого серьёзного вандальства разве что загиб четырёх штырьков верхнего экрана. Гнездо под MicroSD при установке на материнскую плату нужно сильно прижимать, чтобы верхний экран не отошёл. Если флешка не будет им хорошо прижиматься, то и не будет читаться. Также его желательно лишить второго "пустого" контакта, т.к. после выпайки гнезда он не фиксируется и при вставке флешки происходит замыкание с первым и третьим контактом и флешку не видит (т.е. у нас три контакта и экран окажутся подключёнными к земле). Если гнездо оставить на платке, то обязательно нужно поднять ногу на последнем контакте, т.к. на плате он запараллелен с третьим и флешку начинает коротить.

• Для 5в есть несколько точек, я взял с крайнего левого SMD-резистора над гнездом USB, можно с самого гнезда брать с любой из сторон платы, где-то есть ещё точки, но вышеперечисленных достаточно. На плат переходника я припаял 5в сразу к обоим контактам 41 и 42 (на схеме обозначены красными точками). Землю не обязательно подводить к каждой точке на плате переходника, т.к. они все запараллелены. Я припаялся к контактам 21, 23 и 25 одним толстым проводом (на схеме обозначены чёрными точками).

• Укладка мода произведена в нишу верхнего экрана консоли;

• Поменял батарейку.

• Поменял термопрокладки (толщина 2мм) и вычистил кулер.

[Yoti]

только для моделей 7000x

То есть для SCPH-70011 и SCPH-70012 не подходит?

[Gonzoreport]

То есть для SCPH-70011 и SCPH-70012 не подходит?

Извиняюсь, поправил, должно подходить ко всем 70xxx моделям

[Rumata]

Запуск игр через OPL с MicroSD, но как будто с HDD, с теми же скоростями и возможностями

Почему "как будто"? Это именно запуск с HDD. То, что вместо винчестера воткнут адаптер, ничего не меняет.

Точно так же некоторые думают, что флеш-картридж запускает игры с SD. Ничего подобного. С карты он записывает игру в свою флеш-память, а игра запускается как с обычного картриджа.

Кстати, можно было бы взять адаптер, где карта снаружи вставляется, типа: https://aliexpress.ru/item/1005005392029308.html

[Gonzoreport]

Почему "как будто"? Это именно запуск с HDD. То, что вместо винчестера воткнут адаптер, ничего не меняет.

Точно так же некоторые думают, что флеш-картридж запускает игры с SD. Ничего подобного. С карты он записывает игру в свою флеш-память, а игра запускается как с обычного картриджа.

Кстати, можно было бы взять адаптер, где карта снаружи вставляется, типа: https://aliexpress.ru/item/1005005392029308.html

Ну да, согласен, не совсем правильно описал.
А адаптер я и брал сразу с гнездом под большую SD, но специально его отпаивал, т.к. он занимает высоту дополнительную, из-за чего в углубление в экране уже плохо влазит. Плюс проводами я подвел гнездо MicroSD к вентиляционному отверстию на корпусе, благодаря чему ничего не резал, только пару штырьков подогнул. Корпус нетронут - совесть чиста)))

[Rumata]

Корпус нетронут - совесть чиста

В этом есть резон. Хотя я бы чего-нибудь пропилил. Не люблю микро. Но у меня 75ххх, так что увы

[Vincent7]

C этим переходником можно пользовать карточки объемом не более 128 gb вроде же? Маловато

[Gonzoreport]

C этим переходником можно пользовать карточки объемом не более 128 gb вроде же? Маловато

Я не любитель закидывать полные ром-сеты. Предпочитаю иметь сразу не более 10-20 игр, иначе слишком много будет висеть мёртвым грузом. Мне одной такой флешки хватит за глаза, на всякий случай куплю вторую. Но согласен, что такое ограничение подходит далеко не всем.

[Rumata]

Мне одной такой флешки хватит за глаза, на всякий случай куплю вторую.

Открою страшный секрет: SD можно перезаписывать. То есть не нужное удалить, а что-то другое записать. Ага
Если считать одну за 4 Гб, что очень много, то три десятка игр на карте - более чем достаточно. Я понимаю винчестер. Да, вынимать, вставлять куда-то - это напряжно. Но SD переткнуть - даже обсуждать смешно
Но если стоит задача найти недостаток, то да он найден

[Vincent7]

Интересно а почему такое ограничение у переходника по объему флешки? И почему есть переходник sdcard на никому не нужный ide, но нет sd card -> sata ? у меня в слимке выведен сата слот, мне бы такой переходник не помешал

[Rumata]

Надо полагать адаптер достаточно старый. И весьма бюджетный. Отсюда и ограничения. Хотя может есть и лучшие, не знаю, не интересовался.

нет sd card -> sata ?

Это действительно странно
https://aliexpress.ru/item/1005006057597065.html
https://aliexpress.ru/item/1005005678195996.html

[Vincent7]

Rumata, я имел ввиду переходник на гнездо sata

[Rumata]

Берёшь SATA кабель... Желательно вот такой:



Или ты откуда питание брать собрался?

[Vincent7]

Rumata, Переходник через кабель? И чем это лучше обычного HDD ? Я имел ввиду переходник, который бы вставлялся в sata гнездо безо всяких кабелей. Но таких нет

[Rumata]

И как я sd карту подключу через этот кабель?

Самым обычным способом. Один конец кабеля вставляешь в свой разъём, второй в адаптер. Не забыв про питание.

Но таких нет

И не будет. То, что ты показываешь - это разъём именно под кабель данных. Для втыкания в него устройств он не предназначен вообще. Если у тебя разъём используется каким-то уникальным образом, то и делать всё под него придётся самому

[Vincent7]

Rumata, А а разве ide переходник не под кабель данных? Он тоже вставляется в ide female шлейф, который в свою очередь вставляется в male ide гнездо на материнской плате. Что sata что ide это разъемы под кабели данных. Или я что-то не так понял?

[Rumata]

Ну на живые устройства посмотри. Винчестер что P-ATA, что  S-ATA имеют разъём данных и разъём питания. Стандартно. И адаптеры это повторяют. Стандартно. Иное не имеет смысла и никому не нужно.

[Kilek27]

Всем привет! Ребята, подскажите в чём может быть дело.
Хочу переделать свою 70008 на этот мод.
Приобрёл нужный переходник, всё распаял верно, не видит карты памяти. в FAT32 NTFS, без разницы. Нет говорит жёсткого диска и всё тут.
Карты памяти разные пробовал, папка DVD в корне, внутри ISO образы.
Или надо по-другому как создавать для работы карты памяти как hdd ?

Добавлено позже:

Всем привет! Ребята, подскажите в чём может быть дело.
Хочу переделать свою 70008 на этот мод.
Привод убран.
Приобрёл нужный переходник, всё распаял верно, не видит карты памяти. в FAT32 NTFS, без разницы. Нет говорит жёсткого диска и всё тут.
Карты памяти разные пробовал, папка DVD в корне, внутри ISO образы.
Или надо по-другому как создавать для работы карты памяти как hdd ?

[Yaranga]

Или надо по-другому как создавать для работы карты памяти как hdd ?

Именно! Какие-такие FAT32 и NTFS? Для PS2 HDD они не подходят. Для этих целей есть фс PSF. Да и запускаются игры с такого hdd не из iso. Из-под OPL вроде как можно и iso.

Примерно как-то так:
 https://www.partitionwizard.com/partitionmanager/ps2-hard-drive.html

[Kilek27]

Именно! Какие-такие FAT32 и NTFS? Для PS2 HDD они не подходят. Для этих целей есть фс PSF. Да и запускаются игры с такого hdd не из iso. Из-под OPL вроде как можно и iso.

Примерно как-то так:
 https://www.partitionwizard.com/partitionmanager/ps2-hard-drive.html

Ааа вот оно как оказывается, понял, спасибо, буду пробовать!


Добавлено позже:

Из-под OPL вроде как можно и iso.

А так да у меня карта FMCB с OPL 1.0 версии.

Добавлено позже:

Ааа вот оно как оказывается, понял, спасибо, буду пробовать!


Добавлено позже:А так да у меня карта FMCB с OPL 1.0 версии.
Хочу уточнить.
То есть сейчас нужно сначала форматнуть карту в uLaunchELF через HDD Manager, затем закинуть на неё игры через HDLoader или WinHIIP и по идее этого должно хватить, всё верно?

Добавлено позже:
А так да у меня карта FMCB с OPL 1.0 версии.
Хочу уточнить.
То есть сейчас нужно сначала форматнуть карту в uLaunchELF через HDD Manager, затем закинуть на неё игры через HDLoader или WinHIIP и по идее этого должно хватить, всё верно?

[Kilek27]

Запустил HDD Manager, не видит диск (карту) ни в какую.
Пробовал этот переходник IDE-SD через конвертер usb, такая же история, не хочет.
Похоже брак самого переходника, заказал заново. Как приедет отпишусь.

[Dyons]

Запустил HDD Manager, не видит диск (карту) ни в какую.
Пробовал этот переходник IDE-SD через конвертер usb, такая же история, не хочет.
Похоже брак самого переходника, заказал заново. Как приедет отпишусь.

ULE на ПС2 видит, как диск твою SD карту или нет?

[Kilek27]

ULE на ПС2 видит, как диск твою SD карту или нет?

А ULE это что? Я просто не в теме.
В общем что плойка не видит карту, что внешний конвертер. Так что на сам переходник грешу.

[Dyons]

А ULE это что?

https://github.com/ps2homebrew/wLaunchELF

[Kilek27]

А ну так я в uLaunchELF через HDD Manager и проверял, запускаю, no disk говорит, не видит, нечего форматировать.

[Gonzoreport]

Всем привет! Ребята, подскажите в чём может быть дело.
Хочу переделать свою 70008 на этот мод.
Приобрёл нужный переходник, всё распаял верно, не видит карты памяти. в FAT32 NTFS, без разницы. Нет говорит жёсткого диска и всё тут.
Карты памяти разные пробовал, папка DVD в корне, внутри ISO образы.
Или надо по-другому как создавать для работы карты памяти как hdd ?

Добавлено позже:

Читал не внимательно, этот момент описан в гайде.

Запустите командную строку от имени администратора. Затем по порядку введите следующие команды:
diskpart и нажимаем Enter.
Появится командная строка: DISKPART>
Вводим команду: list disk и нажимаем Enter.
В окне появится несколько строк списка, подключенных к вашему компьютеру, дисков и накопителей, включая внешние.
По объему нетрудно понять, какой именно из них – флешка.
Итак, отыскав нужную флешку, например под номером 1, вводим команду: select disk 1 и жмем клавишу Enter.
Утилита сообщит о том, что вы выбрали именно диск 1.
Теперь необходимо удалить все разделы на выбранном диске.
Проводим эту операцию командой clean, нажимаем клавишу Enter.
Закрываем окно утилиты DISKPART, флешка подготовлена.

Здесь исчерпывающая информация по подготовке MicroSD

Добавлено позже:

C этим переходником можно пользовать карточки объемом не более 128 gb вроде же? Маловато

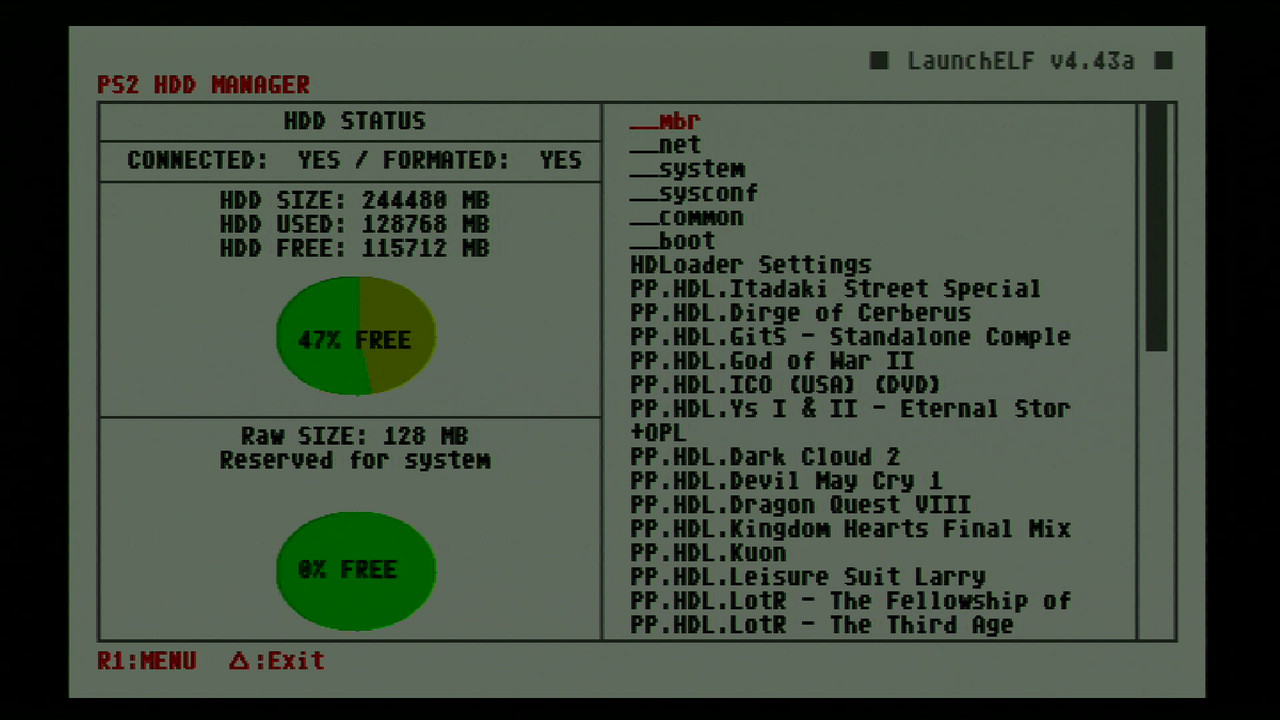

Кстати, вчера вечером решил попробовать 256ГБ воткнуть. Воткнул. И работает. В каждой третьей игре правда виснет на самом первом экране, но лечится включением патча на аккуратное чтение в настройках OPL. Накидал правда игр только примерно на 60ГБ. В ближайшие дни постараюсь до предела назаписывать и протестить
Карта - белый Samsung с алика

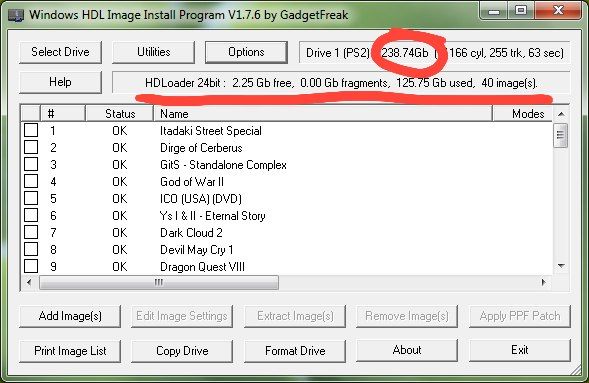

После подготовки флешки в WinHIIP зайти в Options и в разделе Override Application Mode выбрать пункт 48bit HD Loader.

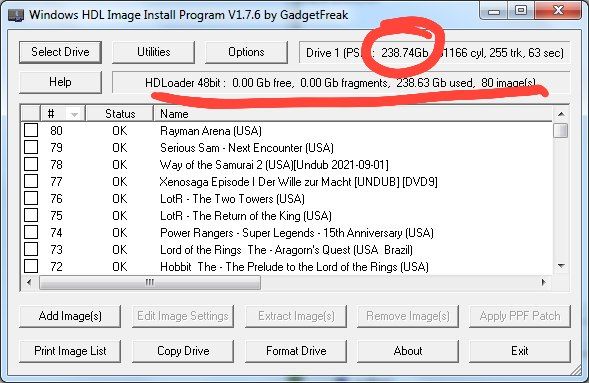

Флешка на 256GB работает, только если выбран 28bit HD Loader, и только при условии, что на неё записано не более 128ГБ. При этом игры рандомно виснут через раз на самых первых своих экранах вне зависимости от настроек, после ресета консоли запускаются нормально. Если выставить 48bit HD Loader, то адаптер просто не распознаёт флешку. Если записать свыше 128ГБ, то будет вечная загрузка.

Для поддержки флешек свыше 128ГБ нужно подбирать другой адаптер

[Yaranga]

Оффтоп перенесён в тему Способы запуска игр на Sony PS2

[KudesnikDiD]

Доброго времени суток.

70008
Распаял платку ide2sd (как в обзорах)
Winhipom подготовил флешку
ULE пишет no connected

Вопрос - перепроверять пайку или есть какие-то ещё тонкости?
Провода брал от шлейфа флопаря.

[Gonzoreport]

Доброго времени суток.

70008
Распаял платку ide2sd (как в обзорах)
Winhipom подготовил флешку
ULE пишет no connected

Вопрос - перепроверять пайку или есть какие-то ещё тонкости?
Провода брал от шлейфа флопаря.

Точно ли флешка до винхиипа подготовлена правильно?

Запустите командную строку от имени администратора. Затем по порядку введите следующие команды:
diskpart и нажимаем Enter.
Появится командная строка: DISKPART>
Вводим команду: list disk и нажимаем Enter.
В окне появится несколько строк списка, подключенных к вашему компьютеру, дисков и накопителей, включая внешние.
По объему нетрудно понять, какой именно из них – флешка.
Итак, отыскав нужную флешку, например под номером 1, вводим команду: select disk 1 и жмем клавишу Enter.
Утилита сообщит о том, что вы выбрали именно диск 1.
Теперь необходимо удалить все разделы на выбранном диске.
Проводим эту операцию командой clean, нажимаем клавишу Enter.
Закрываем окно утилиты DISKPART, флешка подготовлена.

[KudesnikDiD]

Точно ли флешка до винхиипа подготовлена правильно?

Попробую конечно ещё разок переделать, но разве не должен быть статус connected yes, formated no?
Или под конектом подразумевалась фс, а не железяка? Опять же - а как она тогда может быть не форматированна. Или речь о своей MBR?
