Регион мод клон Sega MD2 на savia

[denns2002]

Здравствуйте, приобрел клон sega md2 на savia с pal 60hz. Нужен ли регион мод и можно ли его сделать с помощью переключателя (как в оригинальной сеге, ногу 107 вроде переключателем отключать и включать)?
Конкретно про этот клон ничего не нашел про регионы, из обзора понял что мода нет. Если уже была тема или ответы, то хотелось бы увидеть.

[quq_CCCP]

Никак, нет тут никаких перемычек, отпаивать ножки у та -05 только. Вовсе нафига такие клоны брать если вам регионы и прочее нужны?

[HardWareMan]

quq_CCCP, что за ересь ты тут несёшь?
denns2002, всё просто на данном клоне. 50/60 переключается вот тут:

J13 если замкнуть то одно (вроде как 50), если разомкнуть то другое (получается, 60). Оно связано с кодером и VDP. Поэтому, при переключении надо устанавливать другой генератор, иначе не будет цвета.

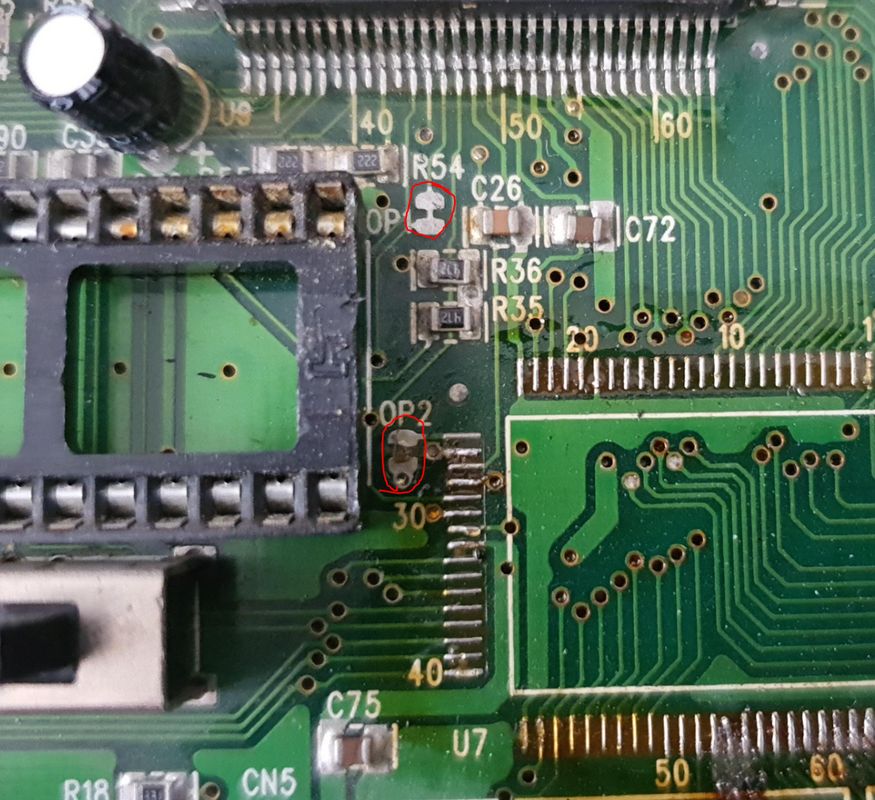

Теперь по региону, делается он вот тут:

Если разорвать перемычку (или отпаять сопротивление, если там оно а не перемычка) R54, то регион будет отвязан от настройки VDP. Это 1 бит регистра региона. Второй бит это перемычка OP2. Так 4 бита дают как раз 4 региона. Работает это так: либо замыкаем на массу, либо оставляем висеть в воздухе.

[denns2002]

HardWareMan, спасибо! Попробую и на днях отпишусь, как получится

[quq_CCCP]

Ага, ересь, регион на т-а 05, на землю, у меня такой же клон, там только кодер переключается, и то не всё режимы. В савиях разводка плат не ахти, там есть дорожки которые никуда не ведут.

[HardWareMan]

Ага, ересь, регион на т-а 05, на землю, у меня такой же клон, там только кодер переключается, и то не всё режимы. В савиях разводка плат не ахти, там есть дорожки которые никуда не ведут.

Фото выше специально со снятой ТА-05. Никакого на землю, перемычка легко разрезается и получается 2 пятачка удобных для пайки МГТФ. Что касается качества платы то согласен, она похуже даже графитового оригинала.

[AlexZ]

На землю другие варианты плат я так понимаю, но с этим-же набором микр, вот плата с дербана, там действительно дорожка идет на землю под TA-05

[playdreamcast]

HardWareMan, Добрый вечер. Прошу Вас оказать помощь)) У меня есть клон сеги, пришел картридж контра хардкорп и виснет на заставке конами. В общем всё сработало, разъединил контакт J13, контра завелась, но без цвета. Собственно вопрос, можно ли в таком вот режиме вернуть цвет и что для этого мне нужно сделать ?

[quq_CCCP]

Кварцевый генератор заменить, либо добавить к кодеру кварцевый резонатор для формирования поднесущей цвета и другие перемычки замыкать, но это вариант хуже.
Так делали китайцы в 90х, сам клон нтсц, а для пал стоит 4.43 кварц на кодере.

[playdreamcast]

quq_CCCP, Добрый день, если заменить кварцевый генератор, то это старый выпаять а новый впаять на его место, я имею ввиду без дополнительных манипуляций? Если менять, то на какой?

[quq_CCCP]

Ну раз вам 60 герц захотелось, то на нтсц -  http://водолей-нск.рф/price/sega_md2/?parts&d=4322
Сейчас стоит пал, на водолее кончились, а на али на них цена кусачая - https://aliexpress.ru/item/1005008615758429.html?sku_id=12000045961951474&spm=a2g2w.productlist.search_results.0.697f35710PFyTN
Так что советую вернуть всё как было и играть пока в пал, ну а если уж пал 60 сделать, то купи кварцевый генератор на 4,43 мгц, они благо доступны и стоят сущие копейки.
