Черно-белое изображение после замены кодера плата MD-6 на TA-06

[Nick Pain]

Всех приветствую. Прошу помочь запустить клон в цвете в стандартном для него режиме PAL 50. Ранее рядом безумных экспериментов был сожжен кодер cxa1145. Была произведена замена на такой же. Клон сейчас работает в чернобелом изображении, звук есть, изображение чистое. Ввиду того, что ранее пооборваны были дорожки в районе перемычек, сделал перемычки с обратной стороны платы, установив в замкнутое положение все, кроме J11. J13 - Кидает землю на 7 ногу кодера, J14 кидает землю на 46 ногу VDP, их положение проверил мультиметром. J12 был во времена, когда клон работал замкнут, я и сейчас замкнул. Пробовал разные вариации перемычек, кроме замыкания j11, цвет получить не удается. Скарта нет, ргб выход проверить не могу, но есть осцилограф, я не очень понимаю, есть какие-то импульсы на всех входах, но они не похожи на то, что нарисовано в даташите на кодер, либо я его неправильно читаю.  Прошу помочь вернуть цвет.

[Nick Pain]

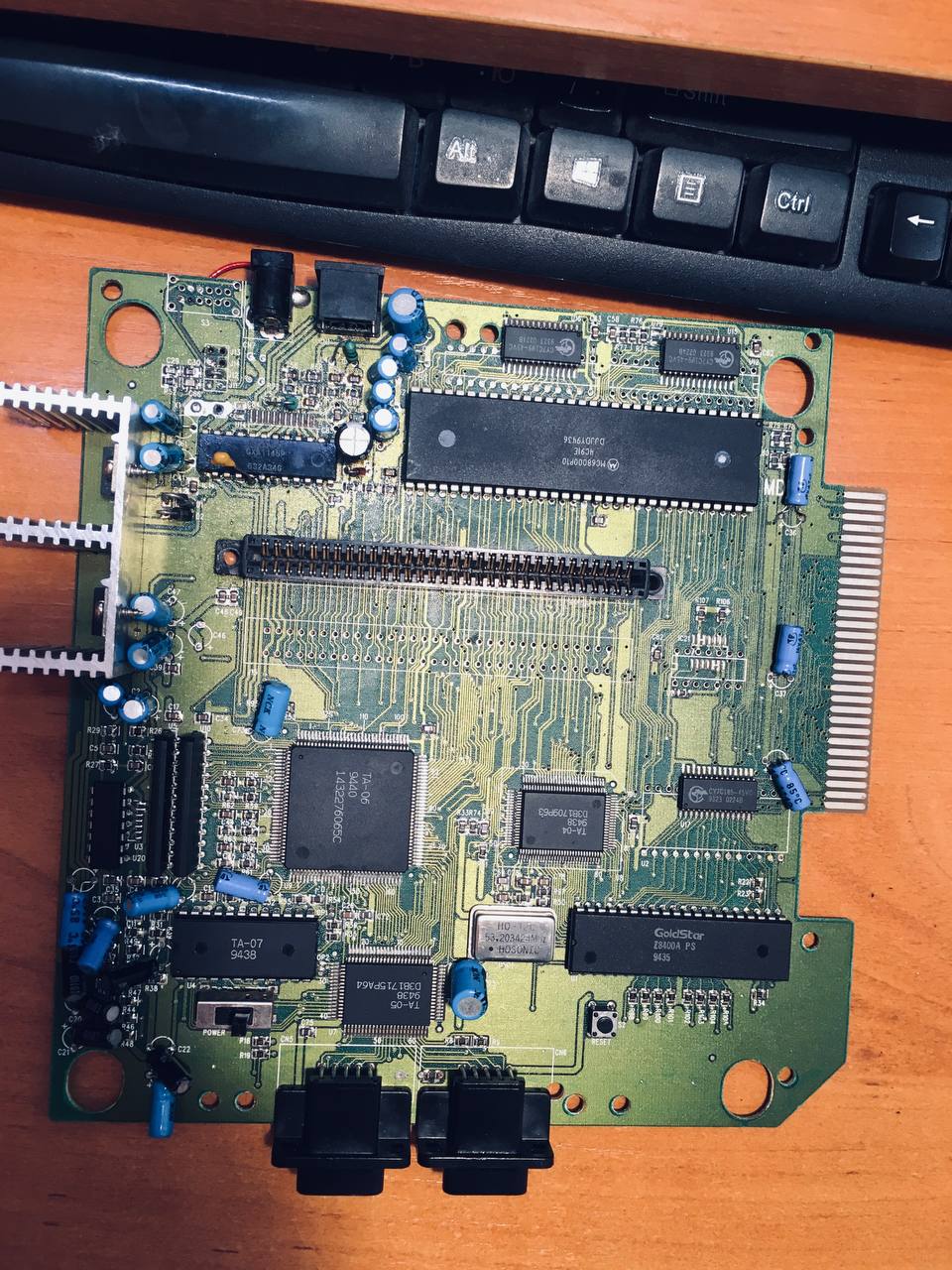

Сейчас положение перемычек соответствует положению на фото, какими они были до различных вмешательств.

[Nick Pain]

Проверил приставку на жк ТВ. Там цвет местами есть. На элт телевизоре цвета нет совсем. Что это может означать?

[Nick Pain]

Это с жк тв

Добавлено позже:
Это с элт. Ранее именно на этом элт тв приставка работала на старом кодере в цвете. Я купил неисправный кодер?

[Rumata]

Проверить наличие поднесущей на 6 ноге
Проверить наличие GND на 7 ноге
Проверить все элементы на линии цветности между 16 и 17 ногами.

Я купил неисправный кодер?

Не исключено

[as32888]

Это с жк тв

телевизор как будто видит вспышку в начале строки и включает декодер цвета, а в активной области информации о цвете просто нет, и далее декодер реагирует на диттеры в графике и рисует радугу в том месте. а остальное изображение тупо ч/б

как будто идея о том, что проблема внутри микросхемы кодера, верна, но надо проверять конечно

Добавлено позже:
вспышка поднесущей формируется на выходе chroma кодера, и если она проходит, значит, chroma цепи целые... по идее

[Nick Pain]

Проверил 7ю ногу кодера на gnd, связь есть, проверил поднесущую на 6 ноге, получил вот такой результат

Добавлено позже:
Далее проверил с 50 ноги vdp, там увидел вот это. Щас буду смотреть конденсаторы по пути от 7 ноги кодера до 50 ноги vdp, c29, c30, резисторы проверил по сопротивлению вроде в норме...Если я правильно понимаю..

[Rumata]

На 6 ноге должно быть 4,43 МГц размахом где-то 1 Вольт.

[Nick Pain]

Rumata, я не могу понять, если у меня внешняя подача поднесущей с vdp с 50 ноги и там 3,54, значит у меня неправильная поднесущая с vdp?

[Rumata]

А у тебя VDP в 60 Гц не переключен часом? Что у него на 46 ноге?

[Nick Pain]

На 46 ноге gnd. И по скорости музыки слышно, что не 60...

[Rumata]


Там как бы вариантов и нет:
PAL:    MCLK / 12 = 4,43
NTSC:  MCLK / 15 = 3,58

А вот если 53,204 поделить на 15, то как раз 3,54 и получишь.

[Nick Pain]

Так если у меня кодер 7 нога на gnd, он в режиме пал, 46 нога vdp на земле (это PAL?), но vdp при этом работает в ntsc чтоли? Как его тогда всеже переключить в pal?

[Rumata]

46 нога vdp на земле (это PAL?)

Да

но vdp при этом работает в ntsc чтоли?

[Nick Pain]

А если я поставлю перемычку j11, которая идет на внешний кварц и поставлю внешний кварц с добавлением нужной обвязки и переведу процессор подачей на ТА-05 26 ногу +5 в, цвет появится?

[Rumata]

Попробуй. Не забудь при этом отключить поднесущую с VDP. Сам VDP при этом трогать не нужно

[Nick Pain]

Попробуй. Не забудь при этом отключить поднесущую с VDP. Сам VDP при этом трогать не нужно

Имеется ввиду, чтобы поднесущая не приходила на 6ю ногу кодера?

[Rumata]

Естественно.

[Nick Pain]

Естественно.

Понял, спасибо, буду пробовать. Сейчас смотрю, не могу понять, подскажи, а для режима pal 26 нога TA-05 должна быть на земле?

[Rumata]

А TA-05 к видео вообще отношения не имеет.

[Nick Pain]

А TA-05 к видео вообще отношения не имеет.

Понял, спасибо, буду пробовать...



Добавлено позже:

Попробуй. Не забудь при этом отключить поднесущую с VDP. Сам VDP при этом трогать не нужно

Как я ни пытался, мне так и не удалось найти причину, по которой vdp не переключался в PAL, по перемычкам прозванивал, все было правильно, но частота на CROMA шла ntsc-шная. В итоге сделал, как я понял PAL 60, отключил подачу частоты на кодер с 50 ноги vdp и все заработало в цвете, запаял кварц.TA-05 перевел в 60Гц. Выглядит ужасно, но все работает, спасибо.

[Kemelimiui]

Здравствуйте.

У меня есть технический вопрос по самой печатной плате MD6.

В левом верхнем углу (возле разъема питания) находится конфигурация перемычек. Там четыре перемычки (J13, J14, J12 и J11). Перемычки J13, J14 и J12 подключены. С этими соединениями консоль работает в режиме PAL 50 Гц и на японском языке. Как мне настроить консоль на NTSC 60 Гц на английском языке?

В моих тестах мне удалось настроить консоль на NTSC 60 Гц, сняв перемычку J13. Снятие перемычек между J12 и J14 не помогло, и консоль остается в NTSC 60 Гц, но на японском языке. Теперь мне нужно только попробовать подключить J11, но слева от него отсутствует конденсатор. Кто-нибудь знает номинал конденсатора?

Прикрепляю несколько изображений.

[Rumata]

Именно такой платы сейчас под рукой нет, так что можно ориентироваться на подобное.



Естественно позиционные обозначения не совпадают, но суть та же. Смотри 25 ногу TA-05. Если она на земле, то регион будет Япония. Чтобы получить Америку или Европу нужно отсоединить ногу от земли

[Kemelimiui]

Именно такой платы сейчас под рукой нет, так что можно ориентироваться на подобное.

(Ссылка на вложение)

Естественно позиционные обозначения не совпадают, но суть та же. Смотри 25 ногу TA-05. Если она на земле, то регион будет Япония. Чтобы получить Америку или Европу нужно отсоединить ногу от земли

Большое спасибо за помощь.

Хорошо. Я прикрепляю несколько изображений микросхемы TA-05, которая у меня на печатной плате.

Как вы можете видеть на изображениях, на контакт 25 припаяна какая-то перемычка. И, как вы говорите, она подключена к земле. Я проверил ее мультиметром, и это так. Так что, теоретически, если я отрежу это соединение, оно больше не будет заземлено, и консоль должна быть на английском языке, верно?

[Rumata]

Не теоретически, а практически.
И консоль не бывает ни на каком языке. Просто один бит региона будет установлен в положение "экспорт". Всё остальное зависит от игры.

[Kemelimiui]

Не теоретически, а практически.
И консоль не бывает ни на каком языке. Просто один бит региона будет установлен в положение "экспорт". Всё остальное зависит от игры.

Я только что отключился, и теперь он на АНГЛИЙСКОМ!!

Спасибо за помощь.

Я выкладываю два изображения изменений, которые я сделал, чтобы консоль была на NTSC 60 Гц и АНГЛИЙСКОМ, на случай, если это кому-то поможет.

У меня есть еще один вопрос. Мне нужно заменить все конденсаторы на печатной плате. Знаете ли вы, может ли это изменение исправить вертикальные линии на изображении? (Изображение прикреплено)

Спасибо

[quq_CCCP]

Нет можешь не пытаться, не поможет, полосы на этой плате из за кривой трассировки дорожек.

[Kemelimiui]

Нет можешь не пытаться, не поможет, полосы на этой плате из за кривой трассировки дорожек.

хорошо. В любом случае я поменяю конденсаторы. Спасибо
