На композите/люма есть вообще разделительные конденсаторы в приставке?

это я хз, это моя первая snes. а можно поконкретней где смотреть и какие конденсаторы

Добавлено позже:

З.Ы. csync просто так не подключается, вроде надо через 470 Ом последовательно, если склероз не изменяет.

я точно не знаю, но вот что нашел в инете

[Фамиклон]

Могу ошибаться, схем на всё нет. Просто попробуй разделительный конденсатор на линию синхронизации, так же как у тебя в кабеле стоят на РГБ.

[MaRC]

А какая ревизия супер фамика? Может это какая ранняя модификация 1chip3, где ргб на мультиаут выведено, но криво? Например на 1chip2 CSYNC должен быть, а мне попадалась консолька, на которой на него компоненты уже были не распаяны.
Я бы вообще больше поставил не на консоль, а что китайцы кабель неправильно запаяли, перепутали гдето провода, перепроверь все контакты.
На CSYNC да, надо 470ом вешать, но gbscontrol покажет картинку и без него, он довольно не прихотлив в этом плане.

[chrome2ruremix]

так же как у тебя в кабеле стоят на РГБ.

у меня стоят конденсаторы 220мф
а на сколько ОМ или К поставить?

[MaRC]

у нинтендов на ксинк надо резистор вешать 330-470ом, конденсатор не нужен, то у мегайдравов.

[chrome2ruremix]

А какая ревизия супер фамика?

я честно хз не вскрывал, и такой отвертки нету нужно купить

[MaRC]

я честно хз не вскрывал, и такой отвертки нету нужно купить

Какой серийный номер консоли?

[chrome2ruremix]

перепутали гдето провода, перепроверь все контакты.

Ок, проверю. Звук есть, нормальный — значит, с ним проблем нет. Видео какое-никакое есть, но глючит. Может, неправильно запаяны конденсаторы?

Какой серийный номер консоли?

[MaRC]

Судя  по серийному номеру это одна из последних ревизий многочиповой, никаких сюрпризов с ргб и ксинком на ней быть не должно.

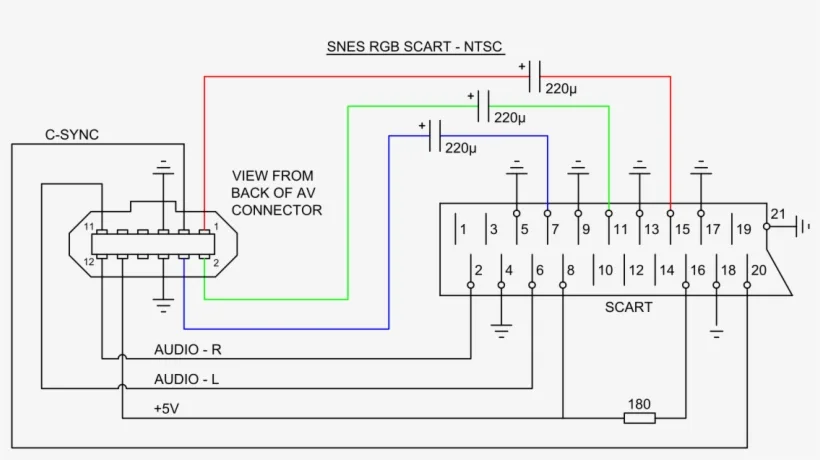

Проверь распайку кабеля по схеме. Это правильная схема NTSC кабеля с синхронизацией по CSYNC, только резистор на CSYNC забыли нарисовать, а он там желателен - консоль выдает до 2.5в на этот контакт, при норме 0.7в.

[chrome2ruremix]

только резистор на CSYNC забыли нарисовать, а он там желателен - консоль выдает до 2.5в на этот контакт, при норме 0.7в.

Резистор вешать любого номинала из предложенного: 330–470 Ом?

[MaRC]

Да, 330хватит. 470ом то с запасом, например какраз мегадрайву он нужен, потому что там на выходе 5в.
Но чисто проверить можешь и вообще без резистора, гбсконтрол и 2.5в кушает нормально.

[Gameszzz]

Да в любом случае вскрывать консоль и смотреть что с двумя (четырьмя) кондёрами,что по линии ав стоят. Может там уже даже площадки под ними сгнили от протёкшего электролита

[chrome2ruremix]

Да в любом случае вскрывать консоль

Я заказал отвёртки на Ozon, должны приехать к 15 февраля. Тогда вскрою приставку и посмотрю, что да как. А куда именно нужно смотреть? Можно, пожалуйста, координаты?

Добавлено позже:

Да, 330хватит.

ОК, как раз есть 330 Ом. Сегодня попробую заняться перепайкой SCART'а

[MaRC]

Раз композит нормальный, значит сами чипы RGB картинку нормально формируют и ломается RGB либо внутри кодера, либо уже после выхода из него - смотри кондеры рядом с видеовыходом. Но я не помню, чтобы у супер фамиков были сколько либо заметные проблемы с ними, 5% брака конечно никто не отменял.
Ты кабель таки проверил, все там согласно схемы, синхру с синим каналом например китайцы точно не перепутали?
Глянул твои фотки - вроде композитная синхронизация изначально была правильно к 9 пину припаяна.
Композитный кабель берет синхронизацию и картинку с этого же 9 пина и никаких проблем нет, а на 3х твоих фотка с прошлой страницы очевидная проблема с синхронизацией. Сам гбсконтрол точно сейчас нормально картинку передает, если прямо сейчас не меняя настройки подключить мегадрайв он нормально покажет?

[chrome2ruremix]

Gameszzz, MaRC,
Есть прогресс! Припаял синхронизацию на 3-й контакт штекера приставки. В SCART впаял резистор на 330 Ом (на 20-й контакт). Заработало, но с оговорками:
Очень много помех на экране, как будто идет «снег». Это наводки?

Картинка не рвется, только если я перевожу переключатель GBS-Control в среднее положение (всего их три). Sega у меня работала в нижнем положении. К слову, синхронизацию на Sega я беру с видеовыхода.


По скрипту: не обращайте внимания на жёлто-красную полосу посередине экрана — это отражение гирлянды на потолке.

[Dyons]

Очень много помех на экране, как будто идет «снег». Это наводки?

от питания наводки

[chrome2ruremix]



от питания наводки

от блока питание приставки или от блока GBS-Control'а

[Dyons]


от блока питание приставки или от блока GBS-Control'а

А это ты узнаешь, только когда скарт напрямую в тв втыкнешь

[chrome2ruremix]

Сам гбсконтрол точно сейчас нормально картинку передает, если прямо сейчас не меняя настройки подключить мегадрайв он нормально покажет?

ОК, завтра проверю и отпишусь

Добавлено 24 февраля 2026 года:
MaRC, Gameszzz,
Короче, подключил Сегу — всё нормально . Но как только воткнул блок питания от SNES, картинка «вышла из чата »: постоянный срыв синхронизации.
Сраный импульсный БП!

Добавлено позже:
Пойду искать трансформаторный блок питания

[Фамиклон]

Нда, а ларчик-то просто открывался. Нет нужды искать именно трансформаторный, нужен нормальный. Если ИБП серет так, что аж синхронизация срывается, это не просто плохой БП, это подвальная китайская поделка.

[chrome2ruremix]

Купил хороший импульсный блок питания на 9 вольт, 2,5 А. MEAN WELL GST25E09-P1J 23Вт 9В Урвал по суперцене — всего за 539 р.!
Подключил его к приставке через самодельный переходник, который меняет полярность.
Всё заработало: и Sega, и SNES. На SNES пропал «снег» на черном фоне, и синхронизация стоит как вкопанная что на Sega, что на SNES.
Есть только сильный фон, но это либо неэкранированный SCART, либо флеш-картридж — он может фонить, насколько я помню.

[MaRC]

Фонил SD2SNES  2021 года ревизия, простые флешкартриджи фонить не должны.
Это не экранированный кабель, все SNES, что я щупал в плане звука практически идеально бесшумные с хорошим кабелем.

[Barsuk]

Приветствую  заксзал retroscaler gbsc pro, без блока питания. Раскажите про питание. Вижу на фото гнездо под 5в/2а это понятно. А вот по usb type-c можно его питать? Или это только для связи. Вообще кто каким блоком питает, на озоне понятное дело полно, но качество так себе по большинству позиций.

[chrome2ruremix]

я себе купил вот такой https://www.ozon.ru/product/adapter-pitaniya-nastennyy-mean-well-nge18e05-p1j-2068366890/?sh=cLjd42EFCQ&__rr=1

[anikeev.alexandr]

Приветствую  заксзал retroscaler gbsc pro, без блока питания. Раскажите про питание. Вижу на фото гнездо под 5в/2а это понятно. А вот по usb type-c можно его питать? Или это только для связи. Вообще кто каким блоком питает, на озоне понятное дело полно, но качество так себе по большинству позиций.

Порты USB только для перепрошивки скейлера. Я себе БП заказывал из Китая, но моего товара уже нет, но там три миллиарда варианта альтернатив есть. Скрин заказа моего БП ниже.
