Super Famicom: проблема с изображением

[Dido]

Приветствую. Появился супер-фамиком с проблемой, на плате следы пайки на ppu1, видимо, пытались сделать регион-мод. Фото сделал единственное и разбился телефон, пока без фото, записал картинку на тюнер, определяет как NTSC. Проблема в том, что сверху имеется отступ, как мне показалось, а снизу серая полоса. Как будто картинка хочет в PAL режим, если я правильно понял  Сообственно, есть предположения что это может быть и как мне это продиагностировать? А не умер ли сам видео-чип?

https://yadi.sk/i/Xw6TPtuN41xUqA - Видео
https://yadi.sk/i/envC65FcCS59Sg - Фото

[Rumata]

Флюс отмыть, на вид дорожки целы
По видео вообще ничего не понял

Добавлено позже:
PS
Если бы умер видеочип, то изображения вообще не было бы

[Dido]

Флюс отмыть, на вид дорожки целы
По видео вообще ничего не понял

Добавлено позже:
PS
Если бы умер видеочип, то изображения вообще не было бы

Вы имеете ввиду то, что никогда не видели такого дефекта?  В конце видео я просто делаю несколько раз сброс.

[Rumata]

Да я с ходу вообще не увидел дефекта. Я ж не знаю, как оно там должно быть, тем более видео захват не всегда всё правильно показывает
Да, есть подозрение на проблемы с PPU. Тем более, что SNES это, как выясняется, свойственно

[Dido]

Всё решилось заменой ppu1

Добавлено позже:
В дополнении, хочу поделиться своими наблюдениями относительно кабелей и s-video. Кабель с индивидуальным экранированием высокой плотности всех контактных групп, а так же общим экранированием, обеспечивает максимальный и заметный результат на апскейле, на кинескопном телевизоре разница так же заметна, но в гораздо меньшей степени. Фото кабеля, к которому пришёл:

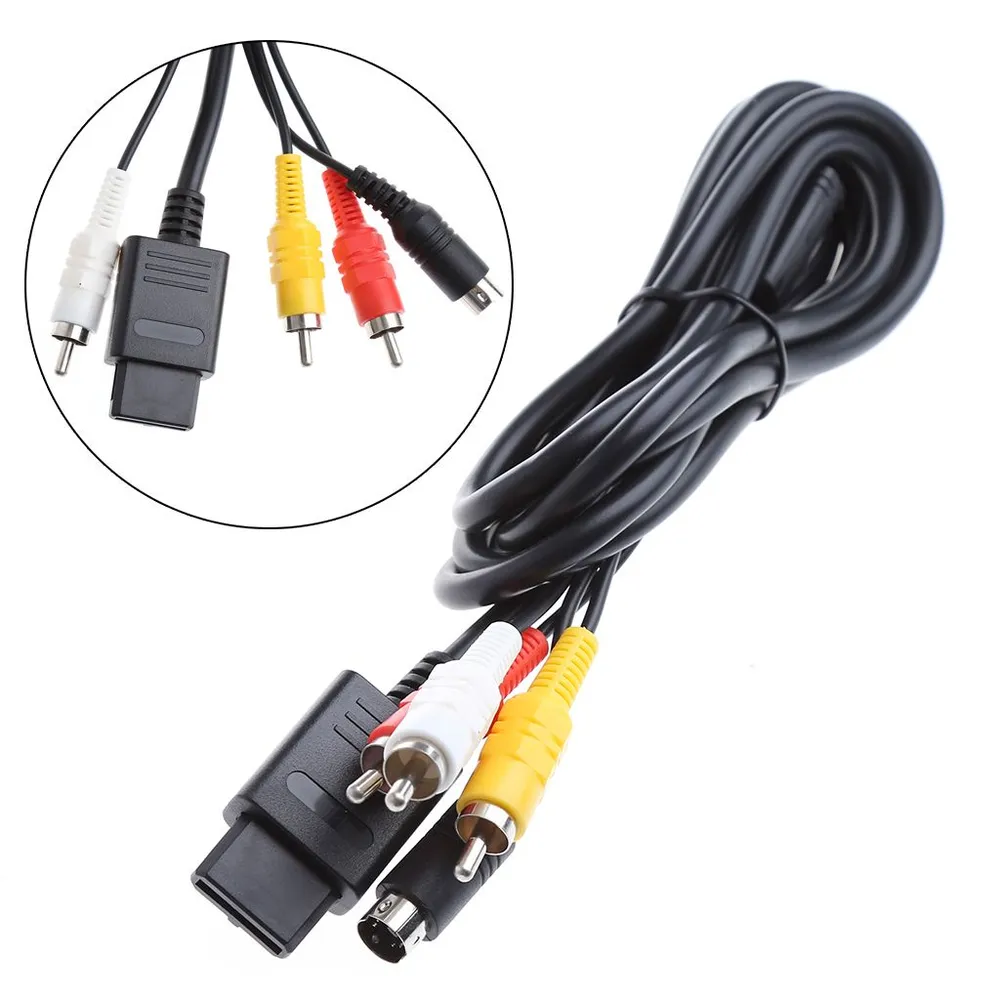

За 250р с Китая, экранирование отсутсвует, многожильный кабель типа кспв, материалы дурацкие:

Кабель "линейного типа", с меньшей степенью экранирования из качественных материалов, при этом так же даёт заметную разницу

Скрины от n64, но всё справедливо и для super famicom.
