NTSC на клоне Mega drive

[Razor_87]

Приветствую, форумчане! Недавно появился в моем распоряжении такой клон сеги. Решено было перевести его в Ntsc. Заменил кварцевый генератор, убрал перемычку j14, консоль перешла в Ntsc, но видимо не до конца, так как напрочь стал отсутствовать красный цвет, вместо него цвет болотно-коричневый. Также появилось незначительное мерцание изображения. Думал проблема в генераторе, заменил на другой, проблема осталась прежней. Что не так? Может что-то нужно еще сделать?

[Rumata]

Я так с ходу нифига не помню, что там делает J14, наверное VDP переключает. Разбирайся дальше с перемычками возле кодера, даташит в помощь.

[Razor_87]

Пока ни дочего так и не докопался
J14 переключает Pal/Ntsc, J12 переключает цветовую, J13 и J11 в данном случае ни на что не влияют вообще.
Такая картинка с J14 и J12
Так выглядит без J12
А так без J14
Но красный отсутствует, на логотипе Virgin хорошо видно, так как он должен быть именно красным
Может проблема в кодере или его обвязке, кстати кодер MB3514?

[Rumata]

Номера джамперов в данный момент ничего не говоря.
Интересуют 46 нога VDP и 7 нога кодера.

[Razor_87]

Седьмая нога кодера через J12, далее через керамический конденсатор 10 нанофарад (103), и резистор 9,7 КОм идет на 119 ногу TA-06

[Rumata]

7 нога кодера не может идти на 119 ногу VDP, тем более через конденсатор. 7 нога - это переключение режима кодера, ПАЛ / НТСЦ.  Низкий уровень (земля) - ПАЛ, высокий (питание) - НТСЦ. Единственно, с чем она может быть связана - 46 нога VDP.

[Razor_87]

Извиняюсь, перепутал, не на 119 ногу, а на 50-ю

Добавлено позже:
А 46 нога через перемычку на 26-ю ногу TA-05

[Rumata]

На 50 идёт 6 нога кодера, это SBCR, цветовая поднесущая.

[Razor_87]

Точно 6-я идет на 50-ю ногу, а 7-я через J14 на 46-ю, далее через перемычку идет на 26 ногу TA-05, а также через J13 7-я нога кодера идет на землю

[Rumata]

Это всё выглядит примерно так:



Номера джамперов другие, может быть другое их количество, но принцип тот же.
Предусмотрена куча вариантов. Кодер может работать как со своим кварцем, так и с поднесущей с VDP. Для НТСЦ кодер переводится в НТСЦ, VDP в 60 ГЦ и переключается регион. Регион (ТА-05) можно не трогать, а вот кодер и VDP надо обязательно переключить

[Razor_87]

Вобщем проблему решил. Все делал как по схеме и отдельный кварц цеплял к кодеру, результата ноль. А решил проблему подняв 7-ю ногу кодера и подав на нее 5 вольт со стабилизатора. Но вот вопрос: почему так? Может что-то подкорачивает, может кондер какой, так как присутствует мерцание, такое ощущение что есть что-то по питанию?

[SAMael]

Razor_87, ну так правильно, 7 нога + это пал а - это нтсц, курим даташит

[Razor_87]

SAMael, Правильно, Pal 7-я нога на земле, Ntsc на 7-й ноге +5V, но до поднятия 7-мой ноги напряжение было 2,8V. Вопрос почему было 2,8?

[Rumata]

Кварц на это кодер вешать бесполезно, это только на CXA1145 можно. Поднесущую брать только с VDP ро штатной схеме. Для того, собственно, генератор и меняется.
На счёт мерцания ничего не скажу, это как минимум видеть надо. Но питание - вряд ли.

Добавлено позже:

Вопрос почему было 2,8?

Потому, что где-то что-то не так соединил. Я ж говорю, джамперов может быть больше на плате.

[Razor_87]

Мерцание, это когда консоль в NTSC, когда в PAL, идет еле заметная полоса в пол экрана идущая снизу вверх, и присутствует отчетливый фон. Но бывает, что ни фона, ни мерцания нет. Возможно все это как-то взаимосвязано.
Джемперов на плате больше нет, есть перемычки рядом с TA-05, но замыкая-размыкая их в разных вариациях ничего не менялось

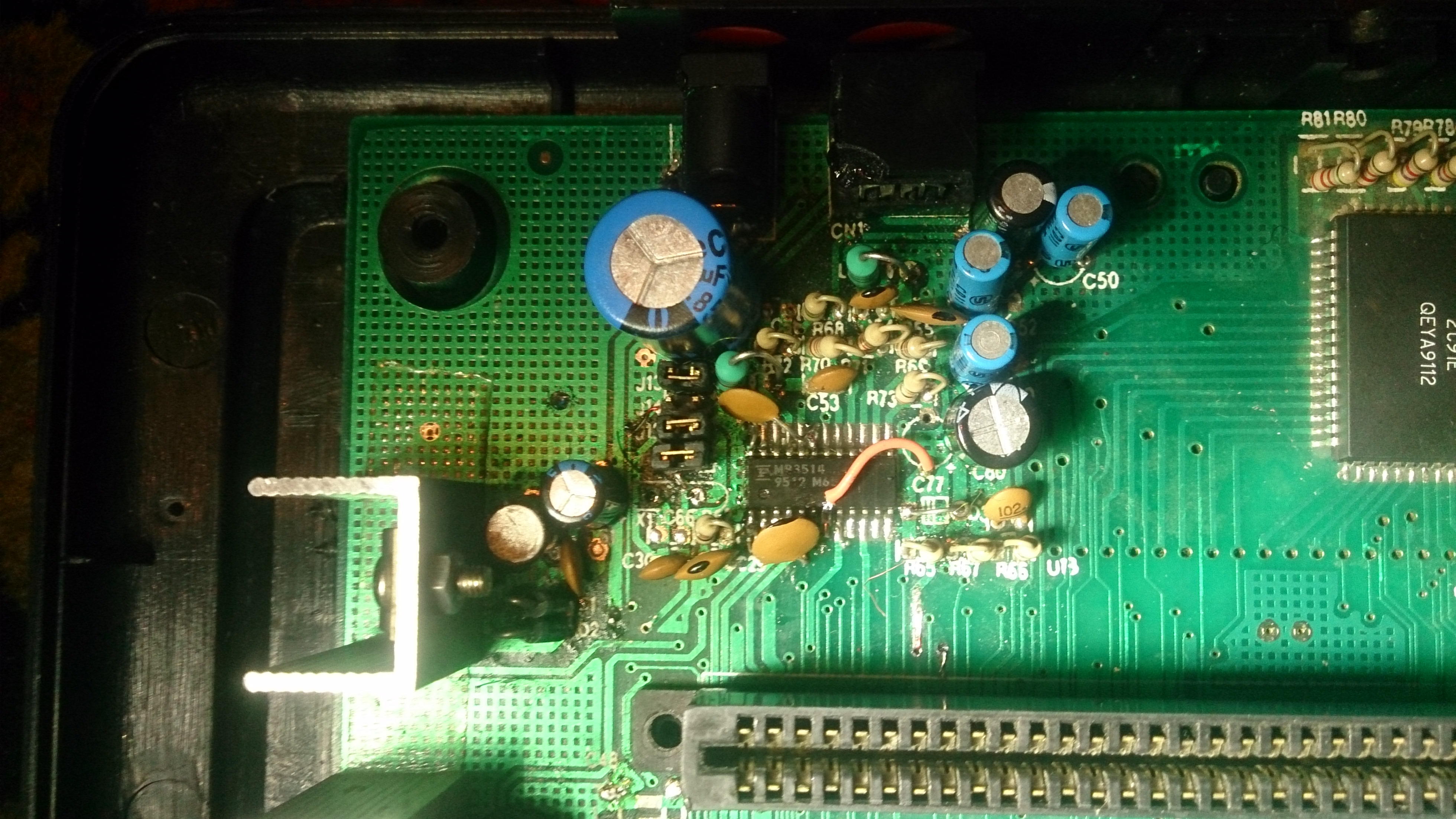

Сейчас кодер выглядит так:
Буду дальше копать куда пропали 5V

[Rumata]

идет еле заметная полоса в пол экрана идущая снизу вверх, и присутствует отчетливый фон.

Это не мерцание. Это именно фон по питанию. Похоже БП слабоват.

Джемперов на плате больше нет, есть перемычки

Это тоже "джамперы", просто так выполнены. Иногда все джамперы в виде площадок под пайку. Ну и опять же нужно смотреть что куда. Переключение региона просто так и не заметишь.

[Razor_87]

Насчет БП уже думал. Странно, но с этим БП все остальные аналогичные клоны идут без проблем.
На счет джамперов возле TA-05, то один идет с 46-ой ноги VPD на 26-ю ногу TA-05, а другой между 26-ой, и 25-ой ногой TA-05

[Rumata]

TA-05: 25 нога Jap / Overseas, 26 нога PAL / NTSC. Это два бита, задающие регион. Они опрашиваются (или не опрашиваются) самой игрой при запуске.

[Rumata]

В общем вот так оно выглядит:



При использовании поднесущей с VDP: J11= open, J12 = closed.
При переключении в НТСЦ: J13 = open, J14 = closed. Видимо да, эту линию нужно принудительно сажать на +5. По идее J13 должен иметь две позиции: GND и Ucc.
Перемычками OP1 и OP2 можно выбрать регион. Можно даже вывести их на переключатель, будет оперативное переключение региона. Эти входы допускается оставлять открытыми, там есть подпорные резисторы.
