Ремонт Dendy картриджа

[JRBVZ]

И как эта многоигровка на 301 маппере должна заработать в железе? У тебя какой картридж, с каким маппером?

[Leon_Xll]

Это дамп картриджа взят с сайта "cah4e3.shedevr.org.ru". В нем 4 игры UNROM со встроенным меню. И если я правильно понимаю, меню вшито в игру контра. Я пытаюсь записать prg файл на микросхему и установить на плату картриджа UNROM. Плата разведена как для переключения игр через ресет, так и через меню. Пытаюсь сделать для того, чтоб на заведомо рабочем файле менять игры на свои. Самому вшить меню в игру не получается за не имением определенных знаний. но а заменить код игры и названия игры в меню, считаю, посильным.

[JRBVZ]

Если бы было все так просто. Попробуй сначала записать одну игру UNROM, если заработает то пробуй сборку через ресет, а дальше уже можно и о меню подумать.

[Leon_Xll]

через ресет проблем нет: 2,4 и 8 игр записываю одного маппера. Точнее как нет: не на всех приставках хорошо отрабатывает переключение игр, да и переключать 8 игр не совсем удобно, особенно если проскочил с игрой. В этом случае меню удобнее, отсюда и идея с подменом игр на свои. А столкнулся с такой проблемой.

[JRBVZ]

Значит данный код меню не работает на твоем картридже, т.к. написан под определенный набор логики.

[mutabor]

Вот к примеру ром размер 512кб, с расширением .nes. Если прогой нарезать, то получается  заголовок .hdr 16 байт и файл prg 448кб.

Я не знаю что за кривософт ты юзаешь, но лучше удали его. Конкретно этот файл вообще UNIF а не NES, и в нем 4 PRG секции по 128кб каждая, 512 в сумме. 448 не получается ну вообще никак.
И таки да, ты уверен что твой картридж поддерживает именно этот маппер https://www.nesdev.org/wiki/NES_2.0_Mapper_301 ?
Правильно нарезанный файл в аттаче. Можно шить по одному или склеить все подряд и получится 512кб.

[Leon_Xll]

Это режет программа NES ROM MAKER. Наверное, данную сборку моя плата не поддерживает. Попробую ваши файлы зашить на выходных. Спасибо за помощь.

[mutabor]

Попробую ваши файлы зашить на выходных.

Посмотрел - все игры в этом сборнике пропатчены под маппер 301 и не работают по отдельности на маппере UNROM. Так что лучше найди оригинальные игры, а если хочется многоигровку - то смотри какой именно маппер реализован на собираемом картридже и ищи сборники конкретно под него.

[Leon_Xll]

Спасибо!

[Paul_3B]

Уважаемые форумчане!
Прошу помощи в определении неисправности и починке картриджа с игрой Big Nose.

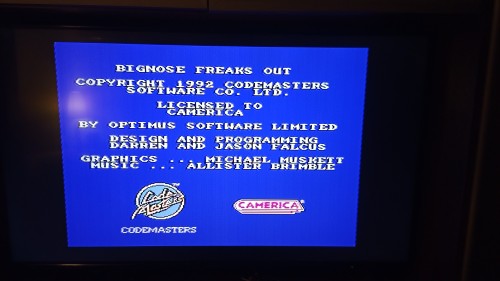

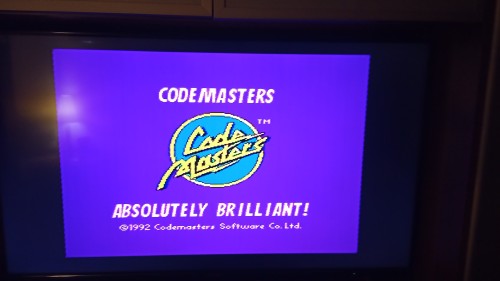

Прикрепляю фото самой платы и видеокартинки с нее.
Контакты очистил, пропаял все, что возможно. К чипу под каплей все контакты прозваниваются нормально.
Может ли быть где-то разрыв контакта/ненужная перемычка или все-таки микросхему нужно менять?

[supremacy]

Капля не при чем. SRAM на 8КБ побилась.

[Rumata]

Может ли быть где-то разрыв контакта

Может. Смотреть сторону CHR.
В прочем да, согласен с предыдущим оратором, сама маркировка "W2464" предполагает, что это перемаркированная отбраковка. В пиратке сплошь и рядом.

[Paul_3B]

Спасибо.
Если же менять микросхему W2464, то какую вместо нее поставить?
И я так понимаю, что нужно тогда будет прошивать образ игры программатором?

[Rumata]

Любое статическое ОЗУ 8х8к. Стандартное промышленное обозначение - 6264. В прочем, у разных производителей обозначение может отличаться.
И да, тут стоит ОЗУ в узком корпусе, но плата допускает установку и в широком.

[Paul_3B]

Благодарю. Буду пробовать

[Rumata]

Успехов! И ждём отчёта

[supremacy]

И я так понимаю, что нужно тогда будет прошивать образ игры программатором?

Нет, сама игра записана в пзу под каплей. Она у тебя рабочая, раз игра запускается. Заменить нужно только статическую память, куда загружается графика. На али можно купить память, но ценник там конский, можно на авито картридж с японской игрой взять (если игра с sram), оттуда выпаять.

[Paul_3B]

Rumata, supremacy

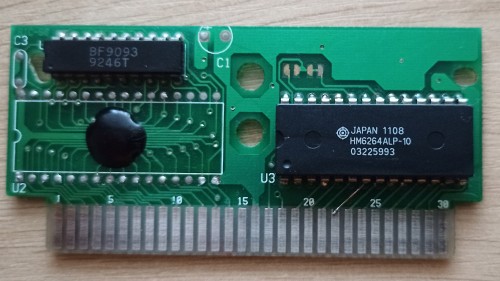

Заменил наконец микросхему памяти на плате (заказывал с Али). Все получилось, описанные дефекты ушли. Спасибо за помощь!

Одна дорожка порвалась, пришлось и ее восстанавливать

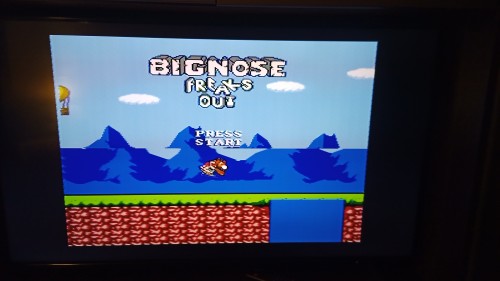

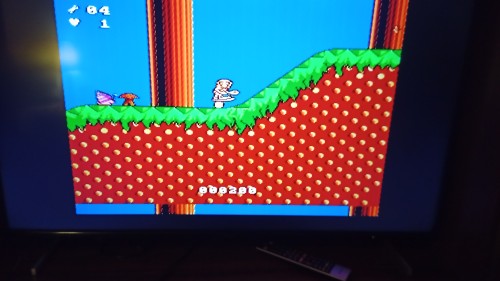

Интересует еще один момент. На 3 фото игры (титульный экран) видно искажение изображения во время движения. Похожий эффект заметен и далее по геймплею (4 фото), хотя и не критично (полоса в нижней части экрана, как бы продолжение верхушки). С чем это связано и возможно ли исправить?

[supremacy]

Я не играл в эту игру, но подозреваю, что это нормальное поведение. Предполагалось, что кинескопный телевизор обрежет верхнюю и нижнюю строку, и этого не будет видно.

[Paul_3B]

supremacy,
Судя по всему так и есть. В этой теме аналогичное поведение на эмуляторе в Dendy mode. В одном обзоре также увидел, где запускали на приставке Pegasus. Видимо, баг самой игры

[supremacy]

Эмулятор Fceux в ntsc режиме так же обрезает видимую область (можно поменять в настройках), и об этом нужно помнить, если сравниваешь картинку с реальной приставки. Если играть на современных телевизорах на фамикоме, то эти лишние строки видно. В Metal Gear например, сверху будет мусор. В продвинутых клонах на FPGA тоже можно обрезать видимую область, чтобы не отвлекаться на эти артефакты.

[weo]

подскажите по картриджу 100 в 1. после 3 мин игры начинает рассыпаться  картинка. sram и eprom менял. заметно греется микросхема
  pal16l8acn может она быть?

[tiretrak]

заметно греется микросхема
  pal16l8acn может она быть?

может. может и память.тут явно после нагрева происходит
попробуй ее считать программатором.если нет защиты.если защита есть то даст прочитать ,но будет мусор.
если что, tl866 читает пал чипы не корректно.

[supremacy]

подскажите по картриджу 100 в 1. после 3 мин игры начинает рассыпаться  картинка

Зависит от игр, и как именно рассыпается. Если графика во время игры подгружается в CHR RAM, такое наверное может быть, но если игры мелкие и в память загружается только на этапе старта, то очень странно что графика начинает сыпаться. Возможно pal управляет миррорингом и начинает глючить.

[weo]

с начало графика рассыпается потом полностью не работает. нажимаешь ресет, а меню тоже нет.
ещё подскажите это какой тип картриджа?

[s11]

Интересует еще один момент. На 3 фото игры (титульный экран) видно искажение изображения во время движения. Похожий эффект заметен и далее по геймплею (4 фото), хотя и не критично (полоса в нижней части экрана, как бы продолжение верхушки). С чем это связано и возможно ли исправить?

Скорее всего особеность воспроизведения европейского PAL рома на  приставке другого региона.

[weo]

решил переделать сломанный карик, появился вопрос какая схема подойдёт под ром Super TV test?

[supremacy]

Это Nrom с 32К ромом (на схеме нужна перемычка на 256), при этом CHR часть не нужна. Вероятно используется только память приставки.

[weo]

сегодня переделал не рабочий карик от многоигровки в Nrom, припаял шесть проводков. без Sram не работает.
тест для телевизоров формата 4 : 3.

[supremacy]

Я оригинальный картридж не видел, но, вполне вероятно, что используется не стандартный nrom. Помнится, картридж "Правила дорожного движения" по той же схеме сделан. Тогда это больше похоже на unrom, но с одним банком PRG без переключения.
