1-3 поколения / Процессор-капля M691 для dendy junior и её возможные аналоги.

« : 08 Июля 2026, 10:26:16 »

Ну, как-то вот так! )

Добавлено позже:
В общем, после замены появилась какая-никакая картинка.. ..с "мусором"! , звук есть но с треском, какие-то картриджи не запускаются. Артефакты на изображении это возможно где-то непропай, буду смотреть ещё...


Добавлено позже:

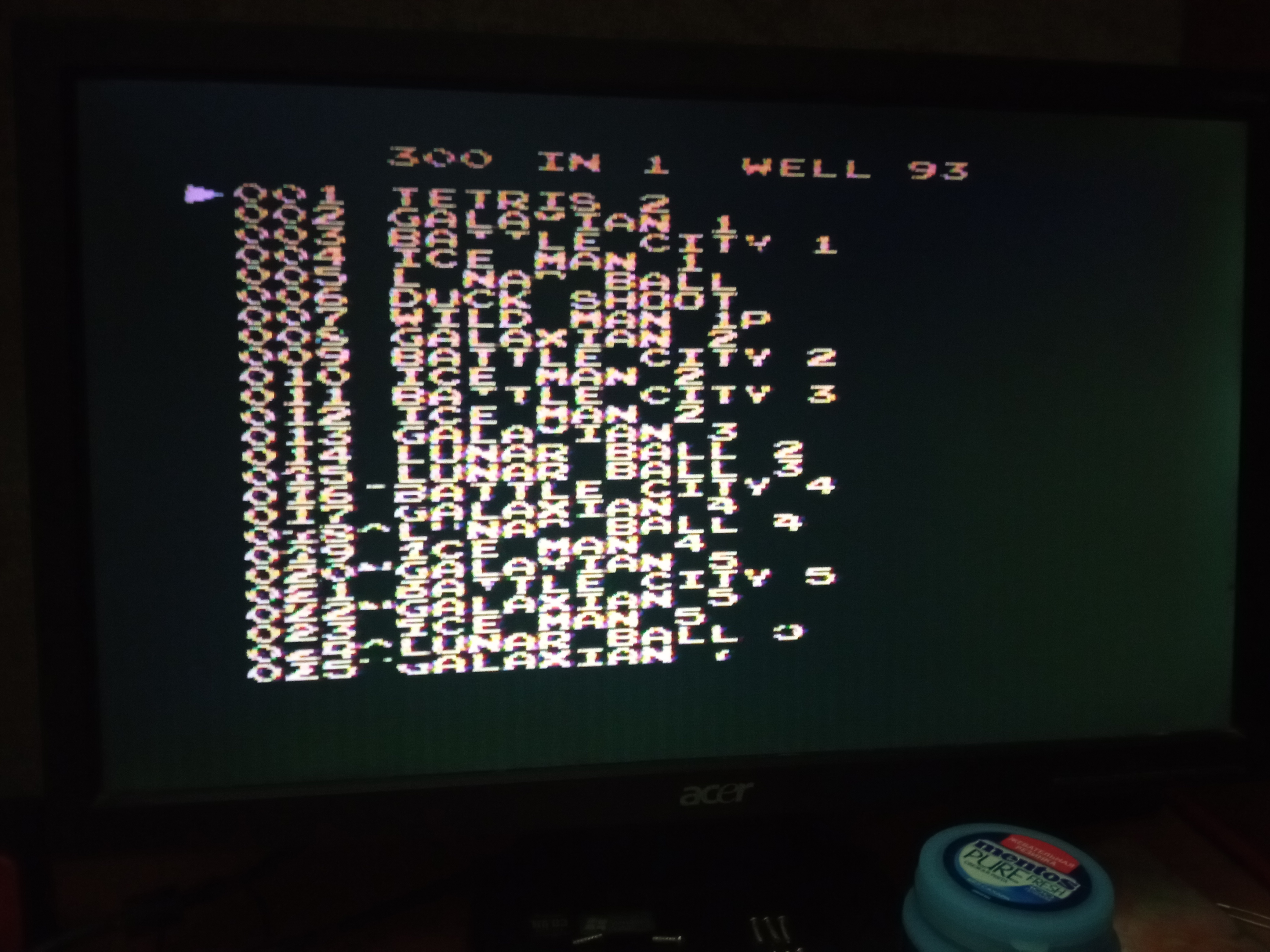

Вот так выглядит меню многоигровки


Добавлено позже:
Robocop 3


Добавлено позже:
Стрелкой указан тот, который сейчас поставил..

2

1-3 поколения / Процессор-капля M691 для dendy junior и её возможные аналоги.

« : 14 Июня 2026, 21:56:25 »

На авито продаются корпусные т1818, есть вариант вытравить плату переходник, должно быть не сложно.

Как вариант

Добавлено 16 июня 2026 года:
Вот такой вариант имеет смысл воткнуть на замену? (Фото найдено в инете ) Оперативная память так же отдельно как видно на фото..
Ревизия основной платы один в один - RD-51
Маркировка процессора - SP-80

Добавлено позже:
Вот так выглядит проц от возможного донора

3

1-3 поколения / Процессор-капля M691 для dendy junior и её возможные аналоги.

« : 14 Июня 2026, 12:09:57 »

Эм... ну, если ОЗУ считать одной из этих двух, то да, я их обе заменил на "новые", но не факт что рабочие! Проверить то нечем. Я конечно поперетыкал их местами и втыкал одну "новую" а другую "старую" и наоборот. Все безрезультатно - без картриджа и с ним, всё показывает синхро-тёмный экран, даже видны еле заметные вертикальные полосы..
На этом фото микрухи уже на планках установлены

Добавлено позже:
Да, кстати, экран вот такой серый фон выдал после того, как я пропаял абсолютно все контакты

Добавлено позже:

Однозначно менять на точно такой же проц. Лично через меня три таких прошло, да и тут на форуме поищи, штук 5 тем точно есть про такую же историю

Добавлено позже:
А ОЗУ заведомо рабочую подкидывал? Часто бывает что проц за собой тащит ещё и память

Четвёртый если попадётся, притормози его для меня

4

1-3 поколения / Процессор-капля M691 для dendy junior и её возможные аналоги.

« : 14 Июня 2026, 05:29:59 »

Т1818 это тоже капля на подложке, верно понимаю?

5

1-3 поколения / Процессор-капля M691 для dendy junior и её возможные аналоги.

« : 14 Июня 2026, 01:21:00 »

Всем доброго времени суток! Относительно недавно приобрел тушку dendy junior от steepler. Как заявил продавец "приставка не рабочая и что с ней я не знаю" Единственное, что продавец вероятно сам попытался сделать, это заменить стабилизатор напряжения 7805 так как родной был с пробитым корпусом; на этом его ремонт вероятно и закончился. После вскрытия я выяснил что приставка на процессоре M691 - это капля на подложке. Оперативная память на двух отдельных микросхемах.
Для начала я заменил 7805 на заведомо исправный, появились нужные 5 вольт, но приставка не запустилась. Единственное что при включении кнопки POWER виден синхросигнал, но экран черный(синий) иногда серого цвета. Я начал думать с чего бы начать копать и для начала я заменил обе микрухи оперативной памяти и к сожалению это не помогло! Потом я решил выпаять процессор M691 и вместо него подкинул UM6561A после этого синхросигнал вообще пропал! Хм.. забыл сказать, что к такому результату я был готов и предварительно посадил микрухи оперативной памяти на кроватки(планки) как и сам процессор. В общем, чудо не произошло и приставка не запустилась! После этих манипуляций я решил поменять все электролиты и кварц заодно и ни-че-го, осталось только одно, это искать точно такой процесс, которых я так понял уже днём с огнём не найти!
Пока на этом остановился кароч.
У кого какие мысли по этой бредовой авантюре?
