Сообщения

1

4 поколение / OSSC подключение Sega MD2

« : 08 Ноябрь 2024, 19:18:49 »

Все ребята , спаял кабель ... еле нашел 9 пин штекер, купил ав кабель его раздербанил ... Экранированный провод взял с кабеля от монитора DVI to DVI + ферритовое кольцо, там еще двойной экран, общий и еще 4 провода экранированы отдельно, вот их и назначил на RGB сигналы... кондеры правда немного громоздкие но вместились внутри скарта ... паял навесным монтажом...
Картинка просто сказка, идеальная ни единого шума цвета сочные... осталось разобраться с OSSC и настроить под себя , проверял на 4к тв показывает отлично ... фотки с телефона ,немного не такие цвета в живую намного лучше...

2

4 поколение / Re: OSSC подключение Sega MD2

« : 05 Ноябрь 2024, 18:35:47 »

Есть еще на озоне. https://www.ozon.ru/product/video-kabel-rgb-scart-standart-sega-megadrive-2-genesis-2-1225608593, только надо написать продавцу через переписку, что нужен кабель именно с синхронизацией по CSync. Я покупал у него такой кабель, около года назад и стоил он раза в 1,5 дешевле, чем стоит сейчас. С другими кабелями, где синхра реализована по композиту, (в том числе компонентным с тюльпанчиками) мне подружить Sega Genesis 2 с OSSC не удапось, срывает синхру во время игры.

Благодарю за ссылку , ценник конечно конский да еще в мои края не доставляют ... Попробую спаять сам ... Да, у меня тоже ossc через композит не получилось подружить , в принципе в мануале так и пишут что только RGB ... По какому принципу выбирать экранированный кабель ?  У меня дома есть хороший кабель от CRT монитора планирую его использовать , осталось найти pin9 штекер и в перед паять )))) всех благодарю за ответы ....

3

4 поколение / OSSC подключение Sega MD2

« : 05 Ноябрь 2024, 08:44:53 »

Ребят я не очень разбираюсь в разьмах и кабелях ...У меня японская SEGA MD2 там есть 9 пин порт ..  подскажите я правильно понимаю ,чтобы подключить к OSSC

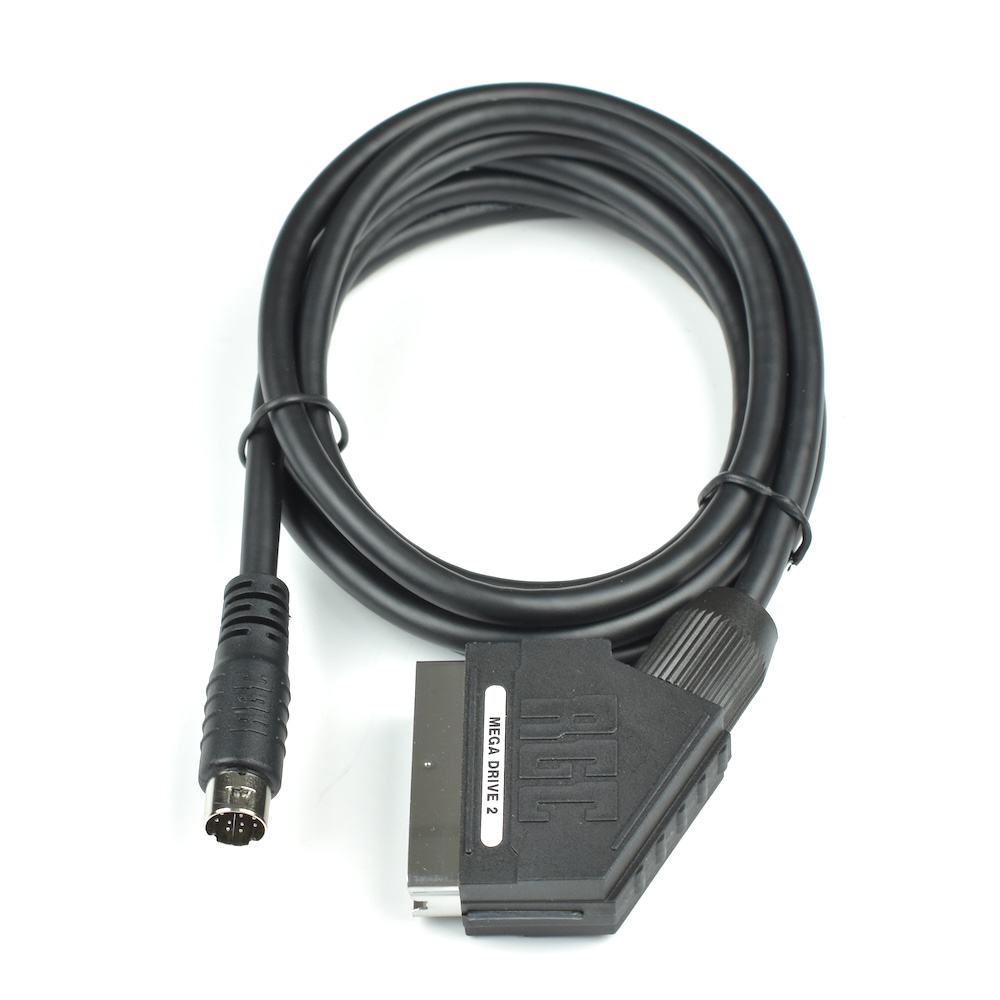

1) вариант  мне достаточно купить кабель  9pin to SCART и все будет работать ...

И 2 вариант кабель 9pin to Component

Отсюда вопрос .. какой вариант будет более качественный...

Какая распиновка более совершенна ?  ...
Рис1

Рис2

И еще существует ли распиновка  кабеля 9 pin to component ?

4

Картриджи / диски / Создание картриджа сега

« : 05 Март 2023, 11:12:00 »

оказалось ром был не рабочий .. скачал с другого источника и все заработало ...

5

Картриджи / диски / Создание картриджа сега

« : 02 Март 2023, 01:32:47 »

народ подскажите что делать с чипами M27C322 накатил на нее Wrestle Mania 4mb но почему то не работает, даже не выходит окно с лицензией Sega ...  перемычку на карике поставил на 32 ... может что еще нужно сделать для 32 чипов ... савапаю так
 скрин ниже ...

6

4 поколение / Изображение смещено чуть ниже Sega md2

« : 20 Февраль 2023, 08:52:43 »

Rumata благодарю за помощь все супер настроил .. И в тв лезть не понадобилось ))) хотя хочется теперь вывести scart )))

7

4 поколение / Изображение смещено чуть ниже Sega md2

« : 11 Февраль 2023, 18:50:10 »

Да вы правы ... Мой тв в отличном состоянии пользовался 1 год сочные цвета и все такое .. Единственное не нравится то что картинка вниз смещена ... Поковырял как вы сказали и о чудо нашел интересный момент.В сервис мануале вроде можно подкрутить кинескоп там 3 крутилки ))) Но страшновато лезть в высоковольтные блоки , поищу телемастера пусть подкрутит .. Ну раз уж открою тв может стоит подпаяться к R G B сигналам и вывести скарт .... Тянет меня на авантюру , интересно очень )))

Тв у меня Sony Trinitron KV-2199M5J
В мануале еще пультом что то выставлять можно я пока не понял можно ли через пульт или все же лезть в элт ...

Спасибо большое ваши ответы очень помогают .

8

4 поколение / Изображение смещено чуть ниже Sega md2

« : 11 Февраль 2023, 17:51:24 »

Все понял , а есть смысл покупать другой tv Sony trinitron ? Чтоб исправить эти растяжки , на маленьком тв японка все же отлично растянута тютя в тютю а вот на большом не по фен-шую как-то ... Вот задумался может тв поменять заодно поискать со scart разъёмом чтоб картинка  покачественней была..
Нашел один тв Там сзади есть вот такие коннекторы ниже фото ycbcr вроде ... Если честно пока вникаю какой порт лучше компонент композит scart или ycbcr.И по поводу переходника 9 pin to scart экранированный . подойдет такой кабель на мою японку ?

9

4 поколение / Изображение смещено чуть ниже

« : 11 Февраль 2023, 16:56:48 »

Может просто клон у тебя ПАЛ, а японка, естественно, НТСЦ?
Ну да, один A, другой V. Зачем больше? Колокольчиков тоже два.

Вполне возможно , на клоне у меня переключатели есть, только вот я незнаю какой из них за что отвечает .

10

4 поколение / Изображение смещено чуть ниже Sega md2

« : 11 Февраль 2023, 02:30:38 »

Sega японская оригинал VA 1.0 ntsc-j , перевел ее в Genesis подрезал 107 ногу и подтянул к +5 , теперь USA карики отлично читает. Но изображение  смещено чуть ниже , может еще что надо подкрутить или все же это из-за телевизора ... На этом же тв я подрубил стародел и он отображает без смещения... Решил японскую подключить к другому тв , на другом тв все отлично как надо ... Незнаю даже что думать толи на сегу грешить толи тв у меня кривой. Ниже фото

Первое изображение японка на большом тв по сердечкам видно что изображение смещено вниз....

Второе изображение японка на маленьком тв , от сердечек до края экрана есть пространство.

А стародел на всех тв показывает отлично, с любым регионом .

Подключаю по AV кабелю но там на 9 pin всего 2 штырька ...

11

Картриджи / диски / Создание картриджа сега

« : 23 Январь 2023, 09:50:23 »

Спасибо ребята , люлей от вас получил  .. Буду теперь пробовать то что написали .. почему подумал что сапнутый ром , там название в прошивке не Sega а Esag поэтому подумал что свапнутый ....  пойду танцевать с бубном отпишусь позже..

=========обновление=====
ааа ребята спасибо вам большое ... свапнул как сказал KykyPyky выше ... все работает летает, доволен как слон ... пойду выбирать любимые игры и прошивать ))))  осталось найти схему для игр с батарейкой и будет полное счастье))))  Еще вопросик как можно в один чип записать 4 игры ,типо меню сделать и выбирать .. а то жалко на 1 чип записывать мелкую игру и место валом остается..

12

Картриджи / диски / Создание картриджа сега

« : 22 Январь 2023, 20:51:04 »

Перемычка точно на месте R1?

да все точно ,R1 запаян ...

13

Картриджи / диски / Создание картриджа сега

« : 22 Январь 2023, 20:34:31 »

Програмка во вложении, но делать проверку контрольной суммы перед свапом. Я так понимаю сега рабочая и программатор не показывает ошибок при контроле записанного?

спасибо за программу , завтра потестирую ... Да сега работает на китайских и оригинальных картриджах.  Так же есть на ней переключатели регионов ... Это тестовая сега (не оригинал старых времен).... На ней пока вроде все картриджи работают, чего только я не сувал в нее..... Программатор ошибок не показывает после записи делаю верификацию все супер .... Перед записью обязательно прочищаю чип ультрафиолетом все FF ...

14

Картриджи / диски / Создание картриджа сега

« : 22 Январь 2023, 19:59:25 »

Судя по последнему скриншоту byte swap он сделал. Может контрольную сумму не пофиксил?

этот ром уже свапнутый был , на компьютере с эмулятором gens отлично работает ., или все же нужно самому свапнуть.. А как проверить контрольную сумму ?  Я правильно понимаю считаем сумму на оригинальном роме .. Потом свапаем и подгоняем сумму под оригинал...Так же я скачал тестовый ром с сайта hd retrovision вместе со схемой
.. Этот ром тоже не запускается ... Может ли быть из-за того что  кондер на 0.1 мкф не запаял ...

Мне бы понять с какой стороны зайти ... Нужно определить
1) косячно я пишу ром ...
2) косяк гдето в плате  ...
Если есть у кого готовый ром не больше 1024 Кб поделитесь пожалуйста для проверки ...

15

Картриджи / диски / Создание картриджа сега

« : 22 Январь 2023, 18:15:49 »

Народ подскажите как определить где косяк ... распечатал плату по этой ссылке https://www.hdretrovision.com/free-stuff#genrom  на M27C800,  прошил  Tiny Toon по размеру как раз с запасом вышло ... единственное не нашел конденсаторы 5вольт 22 микрофарад.. временно запаял 25 вольт 22 микрофарад ... 3ий кондер на 0,1 мкф не впаивал так как она для 27c160... джампер запаял в соответствии с чипом...  включаю,, черный экран ничего нет ...  у кого был опыт с этой платой подскажите где что прозвонить проверить ? ниже прикрепляю фото .. сильно не пинайте .. мой первый опыт ...

16

4 поколение / Sega mega drive 2 NTSC-J подскажите мод.

« : 13 Декабрь 2022, 13:29:57 »

Просто берешь ром нужной тебе игры, нужного региона и пропатчиваешь Game Genie кодом на Region-Free. Язык у игры останется такой же какой и был изначально. Например, если пропатчишь американскую Comix Zone - она так и останется на английском. А пропатчишь европейскую, то в ней так и останется выбор из четырёх языков как и был до патча.

Как правило коды Game Genie на Region-Free разные для каждой игры и даже для каждого региона. Например, коды для пропатчивания европейской и американской Comix Zone будут разными, несмотря на то, что это казалось бы одна и та же игра.

Ромы можешь брать отсюда с эму-лэнда. Выбирай сам какой регион (язык) тебе нужен.

Коды для Region-Free можно взять тут: https://gamefaqs.gamespot.com/genesis/916377-genesis/faqs/60595

Программа-патчер вот тут: https://www.romhacking.net/utilities/1054

По идее такой пропатченный ром будет запускать на твоей приставке без каких-либо модификация самой приставки. Сам я не проверял с самодельными картриджами, но на приставке без переключения регионов и старом флеш-картридже (тоже без переключения регионов) у меня все работает. Например, тот же Bare Knuckle 3 без патча просто выдает текст, что игра для другого региона, а пропатченный уже без проблем запускается и играется.

Блин спасибо большое ...вы такие оперативные с ответами 👍👍👍 накидали мне вариантов ... Теперь осталось выбрать .... Раз получится Ромы модифицировать тогда сначала так и поступлю ... Сега нулевая жалко резать ... )))

17

4 поколение / Sega mega drive 2 NTSC-J подскажите мод.

« : 13 Декабрь 2022, 13:24:13 »

Ничего, если я без Ютуба?
https://www.emu-land.net/forum/index.php/topic,61267.msg972138.html#msg972138

Так все просто , спасибки большое ...Да конечно не нужен Ютуб .. Получается я могу поставить переключатель и коммутироваться между 107 ногой, получим  JP - US..

18

4 поколение / Sega mega drive 2 NTSC-J подскажите мод.

« : 13 Декабрь 2022, 12:23:42 »

А можно хотя бы из нее сделать. NTCS U ... Вкусные игры в основном в NTCS U регионе ... Или просто брать карики  NTCS U и делать их в регион фри ? ... Но остается вопрос а язык будет английским ? Или даже спиратскими картинками будет язык Japan ... Сори если тупые вопросы задаю , пока только вникаю в тему ... Планирую сам писать карики на чипы ... Чипы уже заказал штук 30 жду.. Пока готовлюсь курю форум ,что и как лучше сделать.... По поводу Ромов подскажите откуда найти пиратки с регион фри но на англ языке ... Или же ткните темой на предмет перевода Капика в регион фри ... Заране благодарю ...

Добавлено позже:

Видеопроцессор от азиатки... Охренеть

Здесь можно сделать переключение 107 ноги - между Японским Мегадрайвом и американским Женезисом

Оппа я вот это и хочу сделать .. Обрадовали получается переведётся в NTCS U .. И американские карики читать будет .. Ура .. Дайте пожалуйста ссылку как это сделать ...

19

4 поколение / Sega mega drive 2 NTSC-J подскажите мод.

« : 13 Декабрь 2022, 01:16:52 »

Есть Японская Sega Ntcs j ревизия VA1 подходят только японские картриджи ... Возможно ли поставить на него мод для разблокировки всех региональных режимов .. Если да то какой посоветуете ?
