Автор Тема: Picostation PS1  (Прочитано 484615 раз)

0 Пользователей и 23 Гостей просматривают эту тему.

Оффлайн Nikolas2021

  • Пользователь
  • Сообщений: 1007
  • Пол: Мужской
    • Просмотр профиля
Picostation PS1
« : 28 Августа 2024, 21:10:29 »
Наконец дошли руки, спаял эту самую "кустарную приблуду", то есть эмулятор CD привода на PS1. И кстати да, прикольно, схема реально работает, запускает на консоли игры с SD карты. ;) Правда одно но, как и говорили те иностранные блогеры, те что тестировали это уже, запускается игра довольно "туго", т.е. запуск игры может произойти сразу, а может вообще эдак и с 5-ого а то и с 10-ого раза с перезапуска приставки. Вот, может кому то это будет интересно, но пока что у меня получилось удачно запустить с SD флешки вот это. :D
311704-0
P.S. Данный пост был создан 28.08.24г., с тех пор многое изменилось в проекте "Picostation", читайте ниже актуальную информацию(спойлер).-





« Последнее редактирование: 04 Августа 2026, 16:05:03 от Nikolas2021 »

Оффлайн Gameszzz

  • Пользователь
  • Сообщений: 4526
    • Просмотр профиля
Picostation PS1
« Ответ #3900 : 09 Августа 2026, 18:10:07 »
ну одинаково с игрулями что и японский, не влияет ника
Это 2.2А от поздних пу8. Отличается от 2.1А всего 39 символами (описание в заголовке) и почти 340 тысячами символов с 2.0А
Если 2.2 точно на поздних пу8,а скорее всего и 2.1,то 2.0 похоже под старый мехкон/цпу/гпу ещё должен подходить.
Контроллер привода и спу вроде почти полные аналоги,а вот по дсп не вкурсе.
Подожду результаты твоих экспериментов с переподключением пики и ежели безуспешно,то буду лить 2.0А

Добавлено 10 августа 2026 года:
Закинул запрос в дискорде psx-dev.
Максимальная версия биоса для пу7 - 2.1,далее изменена конфа контроллера памяти,что точно будет вызывать проблемы в работе. Да и то 2.1 не факт что не имеет ещё каких то изменений,ведь это глобально рекомпилированая 2.0 на уже другом ядре.
Т.е. если пользовать любой биос выше 2.1 то необходимо править вручную конфиг оперативки.
Только я не очень уверен в том,что даже 2.1А подойдёт,ведь от 2.2А она отличается всего 39 символами и почти все изменения в заголовке,в том числе и как описание когда и для каких моделей собрана,а у меня стоковый сороконогий чип с биосом 2.1 стоял на поздней пу8 ревизии 22

Зато всё что имеет в стоке 2.2 и выше,может быть заменено хоть 4.5

Добавлено позже:
В общем припаял свичборду,заменил биос на v2.0A. GT2 с псио работает. С привода повторно не перепроверял ибо привод доперебрать нужно
« Последнее редактирование: 10 Августа 2026, 15:11:18 от ghostdog3 »

Оффлайн K@ss

  • Пользователь
  • Сообщений: 2
    • Просмотр профиля
Re: Picostation PS1
« Ответ #3901 : 10 Августа 2026, 14:53:01 »
Hello,

I just wanted to report an issue with the early PU-8 version (CDX1199)—it might be useful, or maybe not.
I couldn't get the PicoStation working on this console version, which got me wondering!
I thought I might have made an installation error.
Unfortunately, that wasn't the case... after several checks, I didn't find anything unusual, and I even compared it with a later PU-8 revision...
I suspect a specific point on the "early" QSB is incorrect...

I modified that point on the QSB like this:

318272-0

Since then, my PicoStation works better... it finally boots up!
But...

With firmware versions RC3/RC5, the PicoStation stops working intermittently (a lot of freezes, crashes, etc.).

Version RC2 works much better... it still glitches very occasionally, but it's a vast improvement.

Has anyone else encountered this problem on the early PU-8?

Thanks.

Please do not post an image with a side larger than 700 pixels using the img tag. ghostdog3
« Последнее редактирование: 10 Августа 2026, 15:12:46 от ghostdog3 »

Оффлайн Gameszzz

  • Пользователь
  • Сообщений: 4526
    • Просмотр профиля
Re: Picostation PS1
« Ответ #3902 : 10 Августа 2026, 15:06:23 »
K@ss,

Ты взял фото установки qsb из инструкции к x-station и там точно нет ошибки,если китайцы правильно скопировали плату qsb.
Но ты точно сделал ошибку,когда использовал  подключение через qsb и гибкий шлейф на pu7 (ранней pu8).
Припаяй всё обратно,согласно схеме,перепроверь и попробуй подключить очень коротким шлейфом. Не длиннее 10см.  а лучше ещё короче

Фото твоей установки ?
« Последнее редактирование: 10 Августа 2026, 15:13:05 от Gameszzz »

Оффлайн xdev999

  • Пользователь
  • Сообщений: 323
    • Просмотр профиля
Picostation PS1
« Ответ #3903 : 10 Августа 2026, 18:32:38 »
Gameszzz,
Так я вот который нашел в сети биос usa
может он и с ранней пу-8
зачем я его подкинул
думал что родной японский влияет на запус игр
Но он не влияет , потому что этот usa bios
абсолютно также не запускает некоторые игори
На моей плате пу7 кстати 1815+2925 стоят
« Последнее редактирование: 11 Августа 2026, 01:18:45 от ghostdog3 »

Оффлайн Gameszzz

  • Пользователь
  • Сообщений: 4526
    • Просмотр профиля
Picostation PS1
« Ответ #3904 : 10 Августа 2026, 21:25:41 »
На моей плате пу7 кстати 1815+2925 стоят

Странно.
А какой номер у твоей платы ?
У моей ..15 и на ней всё древнее чем на пу8 поздней

апд.
Третий резик пал пирацкий  не запустился,да так что китайский беспроводной пад отваливается,но оказалось я забыл что на псио иногда надо режим запуска менять
« Последнее редактирование: 11 Августа 2026, 04:04:36 от Gameszzz »

Оффлайн K@ss

  • Пользователь
  • Сообщений: 2
    • Просмотр профиля
Re: Picostation PS1
« Ответ #3905 : 11 Августа 2026, 04:51:25 »
I haven't found any mistakes at the moment and I used a much shorter flexible tablecloth of about 10cm as advised.
Unfortunately, I still don't have a result.

maybe my card has a problem because on my Pu-8 later and my PU-18, this picostation works very well...
I don't really know what's going on...
it displays the PS logo well then stops before displaying the picostation menu or randomly freezes when I manage to get the menu.
Sometimes I can run a game and then stops working (the game freezes).

I was thinking of a RAM memory but it worked with the optical block...
:neznayu: I don't know,

I'll try to find another PU-8 early to compare.

Оффлайн Gameszzz

  • Пользователь
  • Сообщений: 4526
    • Просмотр профиля
Picostation PS1
« Ответ #3906 : 11 Августа 2026, 05:10:43 »
I was thinking of a RAM memory but it worked with the optical block...

В моём сообщении #3840 находится программа для тестирования памяти
« Последнее редактирование: 11 Августа 2026, 05:21:56 от Gameszzz »

Оффлайн xdev999

  • Пользователь
  • Сообщений: 323
    • Просмотр профиля
Re: Picostation PS1
« Ответ #3907 : 11 Августа 2026, 06:52:47 »
I haven't found any mistakes at the moment and I used a much shorter flexible tablecloth of about 10cm as advised.
Unfortunately, I still don't have a result.

maybe my card has a problem because on my Pu-8 later and my PU-18, this picostation works very well...
I don't really know what's going on...
it displays the PS logo well then stops before displaying the picostation menu or randomly freezes when I manage to get the menu.
Sometimes I can run a game and then stops working (the game freezes).

I was thinking of a RAM memory but it worked with the optical block...
:neznayu: I don't know,

I'll try to find another PU-8 early to compare.
Если вы всё правильно припаяли
то три варианта обычно
1 шлейф
2 сам Мод глючит
3 вы долго с приводом тестировали консоль?
потому что иногда погибает cxd1815
.
но сейчас у меня консоль которая зависает и артефачит, я уже поменял гпу и cxd1815
и она также глючит pu-18
..
Вот я по этому гайду паял

Добавлено позже:
Странно.
А какой номер у твоей платы ?
У моей ..15 и на ней всё древнее чем на пу8 поздней

апд.
Третий резик пал пирацкий  не запустился,да так что китайский беспроводной пад отваливается,но оказалось я забыл что на псио иногда надо режим запуска менять
тоже 15 ревизия
а, я вот почему писал про поднятие крышки, потому что в моём колхозном блоке ресет отстутствует, но на rc3 таким методом запускались проблемные игори,
кроме грантур2
резики шли, алладин и ещё пару забыл
остальные 90 вообще без бубна работают
« Последнее редактирование: 11 Августа 2026, 07:05:03 от xdev999 »

Оффлайн Gameszzz

  • Пользователь
  • Сообщений: 4526
    • Просмотр профиля
Picostation PS1
« Ответ #3908 : 11 Августа 2026, 08:26:13 »

Если вы всё правильно припаяли
то три варианта обычно
1 шлейф
2 сам Мод глючит
3 вы долго с приводом тестировали консоль?
потому что иногда погибает cxd1815

Я б в подобном случае на x-station бэ тестировал,чтобы локализовать проблему

Оффлайн LordGellert

  • Пользователь
  • Сообщений: 14
    • Просмотр профиля
Picostation PS1
« Ответ #3909 : 11 Августа 2026, 11:11:49 »
Доброго времени суток уважаемые форумчане. Намедни модифицировал SCPH-5502 китайской пикой с озона, с платой для быстрой пайки и платкой с самой пикой и слотом под флешку. В чем суть, проверка доступности CD приводы проходит, меню приставки с картами памяти и прослушиванием CD аудио грузится без проблем. Но меню пики ни в какую, какие только прошивки для пики и юниром для sd карты не использовал, ни в какую либо просто меню приставки грузит, либо пишет что вставьте оригинальный диск и нажмите резет. Помогите плиз для теста нужны заведомо рабочие прошивка на пику и юниромы для флешки. И в какой файловой системе должна быть флешка, размер кластера?

Оффлайн Gameszzz

  • Пользователь
  • Сообщений: 4526
    • Просмотр профиля
Picostation PS1
« Ответ #3910 : 11 Августа 2026, 11:19:23 »
LordGellert,
Фотографии вашей установки ?

Оффлайн LordGellert

  • Пользователь
  • Сообщений: 14
    • Просмотр профиля
Picostation PS1
« Ответ #3911 : 11 Августа 2026, 11:34:25 »
LordGellert,
Фотографии вашей установки ?
Прошу

318298-0

318300-1

318302-2

318304-3318306-4

« Последнее редактирование: 11 Августа 2026, 16:28:43 от ghostdog3 »

Оффлайн Gameszzz

  • Пользователь
  • Сообщений: 4526
    • Просмотр профиля
Picostation PS1
« Ответ #3912 : 11 Августа 2026, 11:41:00 »
LordGellert,

Припой в точках пайки qsb выглядит сухим и вполне может иметь непропай в сквозных отверстиях. Так же следует проверить замыкание всех точек пайки ни минус и на соседнюю точку пайки у слишком близко расположеных точек пайки

Оффлайн LordGellert

  • Пользователь
  • Сообщений: 14
    • Просмотр профиля
Re: Picostation PS1
« Ответ #3913 : 11 Августа 2026, 11:43:44 »
LordGellert,

Припой в точках пайки qsb выглядит сухим и вполне может иметь непропай в сквозных отверстиях. Так же следует проверить замыкание всех точек пайки ни минус и на соседнюю точку пайки у слишком близко расположеных точек пайки

А есть схема прозвона?

Оффлайн woddy

  • Пользователь
  • Сообщений: 205
    • Просмотр профиля
Re: Picostation PS1
« Ответ #3914 : 11 Августа 2026, 11:46:21 »

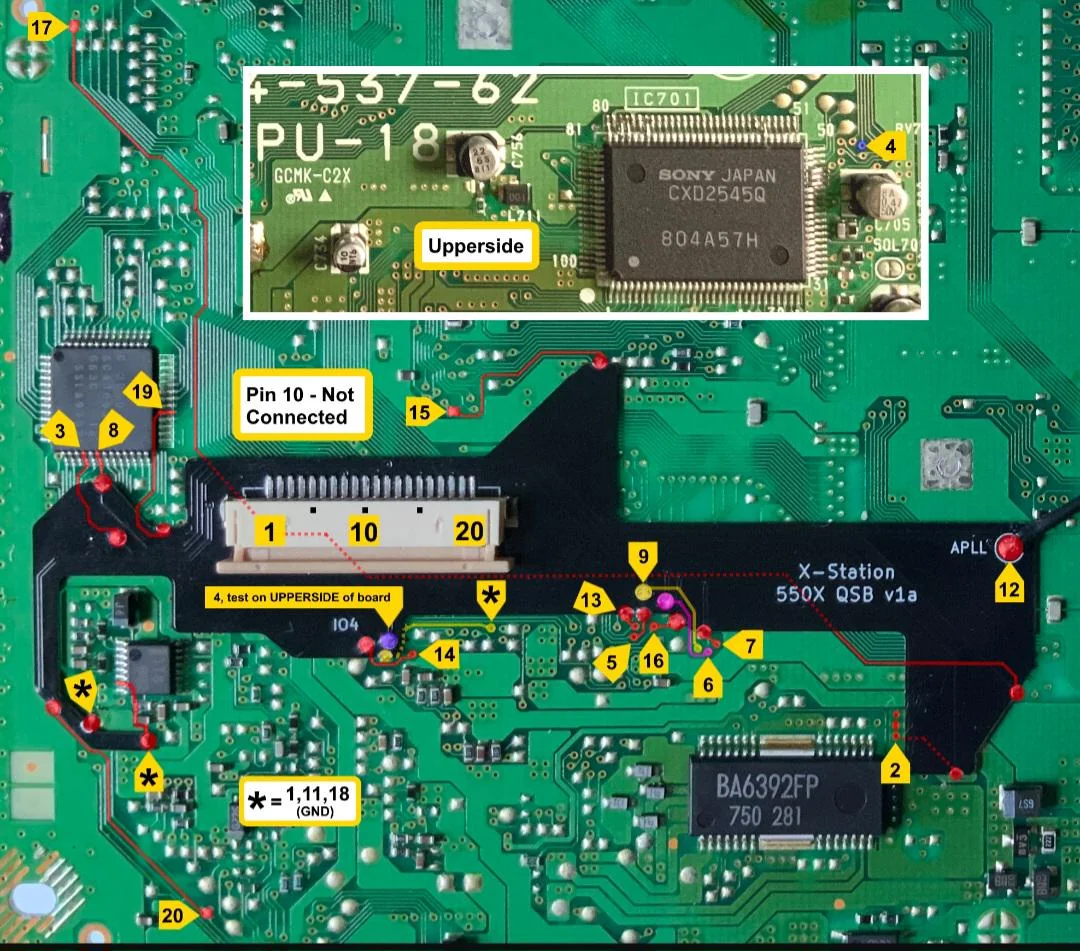

А есть схема прозвона?


как то так

318308-0
« Последнее редактирование: 11 Августа 2026, 16:25:46 от ghostdog3 »

Оффлайн LordGellert

  • Пользователь
  • Сообщений: 14
    • Просмотр профиля
Re: Picostation PS1
« Ответ #3915 : 11 Августа 2026, 11:52:57 »


как то так

Благодарю. Но не вполне понял на что замыкать точки помеченные звездочкой.

Оффлайн woddy

  • Пользователь
  • Сообщений: 205
    • Просмотр профиля
Picostation PS1
« Ответ #3916 : 11 Августа 2026, 11:57:27 »
точки отмеченные звездочкой это земля / GND. земли на плате очень много. удобно использовать большой голый квадрат справа над QSB, там где провод APLL припаян, только выше

Оффлайн LordGellert

  • Пользователь
  • Сообщений: 14
    • Просмотр профиля
Picostation PS1
« Ответ #3917 : 11 Августа 2026, 12:06:42 »
точки отмеченные звездочкой это земля / GND. земли на плате очень много. удобно использовать большой голый квадрат справа над QSB, там где провод APLL припаян, только выше

Замыканий по рядом находящимся точкам в режиме прозвона не обнаружено. Не звониться 14 линия. Пойду паять.
Еще вопрос а есть подобная схема, для платы с пико?

Оффлайн Gameszzz

  • Пользователь
  • Сообщений: 4526
    • Просмотр профиля
Re: Picostation PS1
« Ответ #3918 : 11 Августа 2026, 12:28:06 »
Еще вопрос а есть подобная схема, для платы с пико?

Именно такой не видел,но если взять схему пайки из первого закреплённого сообщения ?

Оффлайн LordGellert

  • Пользователь
  • Сообщений: 14
    • Просмотр профиля
Re: Picostation PS1
« Ответ #3919 : 11 Августа 2026, 12:51:51 »
Именно такой не видел,но если взять схему пайки из первого закреплённого сообщения ?
Огромное спасибо. после двойной пропайки 14го поинта и прозвонки всех линий из закрепленного поста от пики до платы и флешки, меню пики стартануло. Но вопрос с софтом висит, подскажите какой лучше брать, как  на прошивку так и на юниромы.

И да еще вопросик в каком формате это чудо кушет romы?
« Последнее редактирование: 11 Августа 2026, 13:09:00 от LordGellert »

Оффлайн Nikolas2021

  • Пользователь
  • Сообщений: 1007
  • Пол: Мужской
    • Просмотр профиля
Picostation PS1
« Ответ #3920 : 11 Августа 2026, 14:32:58 »
в каком формате это чудо кушет romы?
Кушает образы в формате cue./bin.
Но вопрос с софтом висит, подскажите какой лучше брать, как  на прошивку
Прошивку, да можно смело самую последнюю брать, единственно по какой схеме делали, по схеме с разгоном или по стандартной ?

Оффлайн LordGellert

  • Пользователь
  • Сообщений: 14
    • Просмотр профиля
Picostation PS1
« Ответ #3921 : 11 Августа 2026, 14:36:18 »
Кушает образы в формате cue./bin. Прошивку, да можно смело самую последнюю брать, единственно по какой схеме делали, по схеме с разгоном или по стандартной ?
Благодарю. Я так понимаю прошивку от magavolt85 и unirom там теперь не нужны?

Оффлайн Nikolas2021

  • Пользователь
  • Сообщений: 1007
  • Пол: Мужской
    • Просмотр профиля
Picostation PS1
« Ответ #3922 : 11 Августа 2026, 14:39:37 »
и unirom там теперь не нужны?
В смысле unirom ? Подписывать образ под unirom- да теперь не нужно делать, как это было раньше в версии от paulocode, или от johnbaumann..  :)
« Последнее редактирование: 11 Августа 2026, 14:45:39 от Nikolas2021 »

Оффлайн Gameszzz

  • Пользователь
  • Сообщений: 4526
    • Просмотр профиля
Picostation PS1
« Ответ #3923 : 11 Августа 2026, 14:57:54 »
Благодарю. Я так понимаю прошивку Megavolt85от  и unirom там теперь не нужны?

RC5 от Megavolt85. В архиве версия для PU18 (та что не OverClock)
Закидываешь образы игорей в .bin/.cue на кп (можно в папках) и пользуешь

Оффлайн LordGellert

  • Пользователь
  • Сообщений: 14
    • Просмотр профиля
Picostation PS1
« Ответ #3924 : 11 Августа 2026, 15:07:20 »
В смысле unirom ? Подписывать образ под unirom- да теперь не нужно делать, как это было раньше в версии от paulocode, или от johnbaumann..  :)
Пока изучал вопрос, часто натыкался на информацию, что на флешку надо еще юниромы подкладывать, что бы меню запустилось.

Добавлено позже:
RC5 от Megavolt85. В архиве версия для PU18 (та что не OverClock)
Закидываешь образы игорей в .bin/.cue на кп (можно в папках) и пользуешь
Благодарю. Жаль с chd не работает.

Оффлайн Gameszzz

  • Пользователь
  • Сообщений: 4526
    • Просмотр профиля
Picostation PS1
« Ответ #3925 : 11 Августа 2026, 15:10:14 »
Пока изучал вопрос, часто натыкался на информацию, что на флешку надо еще юниромы подкладывать, что бы меню запустилось.

Прошивка это и есть "меню"

Оффлайн Nikolas2021

  • Пользователь
  • Сообщений: 1007
  • Пол: Мужской
    • Просмотр профиля
Picostation PS1
« Ответ #3926 : 11 Августа 2026, 15:18:56 »
Жаль с chd не работает.
CHD - та это всё легко делается на компе, с помощью утилиты - "chdman.exe" конвертируется в нормальный для нас формат cue/bin..

Оффлайн LordGellert

  • Пользователь
  • Сообщений: 14
    • Просмотр профиля
Picostation PS1
« Ответ #3927 : 11 Августа 2026, 15:31:37 »
Протестировал немного игры, и заметил что игры американского региона идут со странным радужным фильтром и приглушенными цветами. Я так понимаю это разницы в стандарте вещания pal/ntsc? Как это можно поправить?

Добавлено позже:
Прошивка это и есть "меню"
Спасибо за пояснение.
CHD - та это всё легко делается на компе, с помощью утилиты - "chdman.exe" конвертируется в нормальный для нас формат cue/bin..
Спасибо. Нашел cuebinconverter работает.
« Последнее редактирование: 11 Августа 2026, 15:53:22 от LordGellert »

Оффлайн Nikolas2021

  • Пользователь
  • Сообщений: 1007
  • Пол: Мужской
    • Просмотр профиля
Picostation PS1
« Ответ #3928 : 11 Августа 2026, 17:55:32 »
Получилось наконец заодно затестить "пикостанцию" на базе пико_2(RP2350), просто появилась  необходимость, поскольку свободной рабочей пики rp2040 у меня нету, а ломать действующую не хочется. , Две первые консоли главное в лёгкую успешно, без проблем замодились, но а эта ну никак не хочет, "грешу" на новую чёрную пику, что то с ней так...
Поскольку под пику_2 выпускал "прошки" только один единственный разраб, это тот самый "плюшечник", и ещё так оно получилось что заодно я и протестил его самые последние версии "кривых" и "багнутых" прошивок. Последняя у него прошка(WIP V0.0.9) вообще не запуская это версия- "picostation_pico2.uf2"- ноль эмоций, короче "кривая" прошивка у него. Вторая версия "picostation_plus_pico2.uf2" вроде запускается но никакие флешки не читает- снова "багнутая", блин как он их выпустил, или он своё творение даже не проверял, пипец у него там "косяк", на "косяке и косяком погоняет". Заработала кое-как предыдущая прошивка WIP V0.0.8... Надо б ему(EqUiNoX) на гитхабе написать что он жесть какие "багнутые" прошивки выпустил под пику_2.
P.S. А по итогу, видать новая, чёрная пика(rp2040) плохая пришла причём с "винбонд" памятью.. (
« Последнее редактирование: 11 Августа 2026, 19:25:56 от Nikolas2021 »

Оффлайн Gameszzz

  • Пользователь
  • Сообщений: 4526
    • Просмотр профиля
Re: Picostation PS1
« Ответ #3929 : 11 Августа 2026, 20:55:49 »
заметил что игры американского региона идут со странным радужным фильтром и приглушенными цветами. Я так понимаю это разницы в стандарте вещания pal/ntsc? Как это можно поправить?

На самом деле,проблема в твоём телевизоре.
Решением проблемы может быть:
Подключение к тв по RGBS
DFO мод (в первом сообщении)
Color Fix mod

Сменить тв не предлагаю,так как может стать только хуже. Может не показывать вообще,показывать в ч.б. цвете или изо может иметь срыв синхронизации.
Но просто проверить на другом тв,если есть возможность,стоит
