DIY RS-40 CoolBaby - клон Famicom

[Gameszzz]

shikoist,
К ныне продающемуся продукту, продавца в описании есть строчка,что блок питания можно использовать не зависимо от полярности от 9 до 24 вольт.
На фото его товара видно,что от разьёма питания консоли обе дорожки идут к четырёх ногой микросхеме

[shikoist]

Подключил БП на 9 вольт с плюсом внутри, с минусом снаружи - ничего не сгорело. Добавлю на всякий случай в шапку, а то опять забуду.

[elektroex]

Для информации если перевести в NTSC  эта плата не работает.


Замена процессора и видео и Герца.  Что-то китайцы намудрили .. и

[shikoist]

Нет, эта плата хорошо работает в NTSC. Просто процы надо исправные подобрать, а их фиг найдёшь. Я нашёл.

[shikoist]

Если вдруг кто-то захочет заказать крышку из акрила (под 40 мм вентилятор, толщина 1,5 мм) для сей поделки, выкладываю текущую версию своего макета крышки. Предыдущую (восьмую) версию макета я отдавал в мастерскую по резке акрила, отверстия под кнопки в итоге получились слишком узкие, чуток добавил диаметр (на 0,4 мм), плюс расширил крышку для слота на 6 мм. Но эту версию я не резал, ручаться не могу.
Ещё оказалось, что у лазерного станка может быть неточная резка, у меня получилось только со второй попытки, когда я посчитал коэффициенты от того, что получилось, до того, что должно было получиться. Уменьшил макет на коэффициенты, в итоге получил ровно то, что было указано в макете. Мастер за вторую попытку денег не взял.
Макет (см. в прикреплённых файлах) выполнялся в CorelDRAW 24 (2022).


 Чертёж верхней крышки DIY RS-40 Coolbaby (версия 9).zip (20.7 КБ - загружено 103 раз.)

[Maxim Genis]

Вобщем, подключил пистолет в 4ый порт и зашёл в утки.

Стреляю вне экрана - выбор  ("select") в меню (и звук выстрела).
Стреляю в экран ...тоже выбор ("select") в меню (и звук выстрела).

Кнопкой старт зашёл в игру - стреляю в уток - звук выстрела есть а в уток так и не попадаю
Экран...но...или не мерцает в "белые квадраты", или так быстро что сложно заметить.
Проверил 2 световых пистолета, оба работают с другой приставкой.

В чём может быть дело?
Может ли пистолет быть...palовским или NTSCишным?
Может распиновка не та?

[Yoti]

Может распиновка не та?

Может нужно не в две темы писать, а в десять?

[shikoist]

У меня телевизор Funai TV2000A Mk5. Пробовал обе версии RS-40, под PAL и NTSC. Пистолет дешёвый китайский из соседнего магазина под 9 пин. Подключал в 4-ый порт. Запускал уток со сборника игр для светового пистолета. Под PAL всё идеально, утки падают. Под NTSC изображение рябило, но пистолет работал, утки падали.
P. S. Не берите такой телик для NTSC-приставок. Тут хоть и написано про поддержку NTSC, но сделано крайне топорно и плохо, а играть просто невозможно.

[Maxim Genis]

Пистолет дешёвый китайский из соседнего магазина под 9 пин. Подключал в 4-ый порт. Запускал уток со сборника игр для светового пистолета. Под PAL всё идеально, утки падают

Спасибо...буду думать почему у меня не работает с дешёвыми китайскими.
Может попробую многоигровку более обычную а не Эвердрайв, может это проблема конкретно Эвердрайва.

Может нужно не в две темы писать, а в десять?

С такими язвительными ответами - не стоит наверно ни в одну.
Ты же в обеих темах. То недогуглил тебе, то не там и не так запостил. Лишь было бы настроение для пассив-агрессив, а повод найдётся, не я так кто то другой.

[shikoist]

Maxim Genis, позапускал оригинальный ром Duck Hunt с флешкариков FamInvite, Многоигровочки Кластера и 1up Card, везде работает.

[Maxim Genis]

Спасибо за проверку.

Пессимистичненько для меня...значит распиновка немного другая в приставке или пистолете?...других версий у меня пока нет.
Сам "выстрел" то работает, но светосенсорный канал может иначе распинован.

А есть ссылка на пистолет который с твоей приставкой работает?

[shikoist]

Maxim Genis, вот этот выглядит один в один, как мой https://www.ozon.ru/product/dendy-wired-gamepad-for-8-bit-matte-black-1244870658/

Добавлено позже:
Maxim Genis, в порядке бреда (а вдруг поможет), скачайте версию для ЖК-телевизоров, и посмотрите, какую задержку определит автоматическое определение задержки. https://neslcdmod.ru/download/DuckHunt Для этого надо выстрелить в экран, где написано SHOOT HERE, а потом в игре нажать START, слева сверху появится DELAY [какое-то число] (возможно в мс).

[Maxim Genis]

вот этот выглядит один в один, как мой https://www.ozon.ru/product/dendy-wired-gamepad-for-8-bit-matte-black-1244870658/

Спасибо, но так как я ...заграничный...мне сложно что то заказать с Озона.

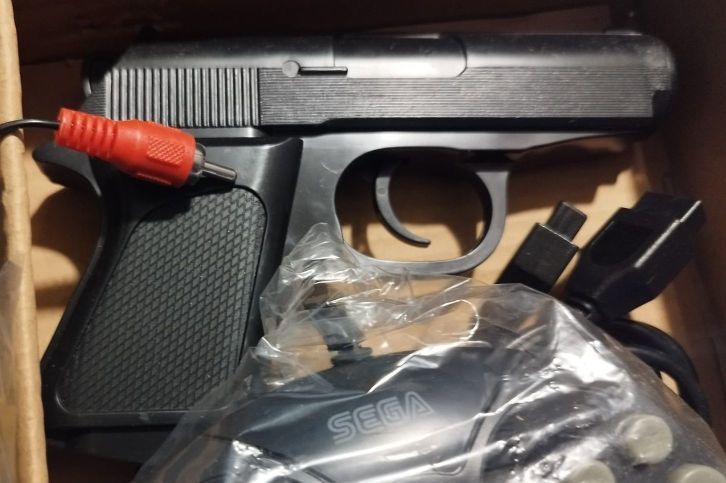

Мой пистолет надо сказать очень похож на этот, по виду, цвету даже, коннектору....

Для этого надо выстрелить в экран, где написано SHOOT HERE, а потом в игре нажать START, слева сверху появится DELAY

А вот это идея, не подумал...everdrive то поддерживается....включить LCDmod-ые ромы и попробовать...там вроде можно регулировать delay пока не заиграет хорошо. DPad-ом вроде?


Добавлено позже:
Проверил lcdmod (скачал последние версии).

Теперь пистолет работает и попадает...но...всё время попадает. В утку я, не в утку, в телевизор, не в телевизор...всегда попадает.
Пробовал разные...задержки...всё равно всегда попадает.
Поэтому кстати Hogans Alley выдаёт то попадание в преступника, то в гражданского.

Что я опять делаю не так? Или пистолет виноват?

[TolstyLuty]

Подыму тему

NMI scalines: 286

Есть такие три чипа.

Я забыл написать, что с 291 очень много игр с Кластеровского карика теперь стали нормально запускаться и работать. Так что подсказка с таймингом 286 (плохо) или 291 (хорошо) очень полезная.

Есть ещё одна подсказка))) С таким PPU нужно использовать CPU с делителем 16.
Т.е. работает такая связка: cpu ua6527p с делителем 16 (у меня таких чипов 6 штук) + ppu ua6538 c nmi scanline 286.
В итоге, робокоп нормально работает, глюки ушли в галактике, карик кластера не артифачит и чайки работают без фризов.
Похоже, такие чипы шли в одной связке, на одной приставке.
Вот пример такой приставки
https://www.emu-land.net/forum/index.php/topic,39696.msg965711.html#msg965711
Здесь 100 % cpu ua6527p с делителем 16 и большая вероятность того что ppu ua6538 c nmi scanline 286 (вот фотки такого же ppu от evgs c nmi scanline 286 https://www.emu-land.net/forum/index.php/topic,83552.msg1495361.html#msg1495361)
PS
Батл тоадс и дабл драгон так и не запускается, игруха то переделка нтсц. CPU ua6527p с делителем 16 это не Dendy, уже является по сути NES PAL, а там эта игруха не запускается.

[and1981]

У  6538 NMI ассертится на 291-й строке, тогда как у оригинального ПАЛ ППУ 2С07А на  241-й строке, ровно как и у 2с02 НТСЦ чипов. Данные получены на основе реверса оригинальных чипов.
Это и есть так называемый Денди тайминг ППУ, ибо остальные отличия от оригинального ПАЛ незначительны. Вот сколько сканлайнов от NMI до начала нового кадра и влияет на совместимость с играми других регионов.

[TolstyLuty]

У  6538 NMI ассертится на 291-й строке, тогда как у оригинального ПАЛ ППУ 2С07А на  241-й строке, ровно как и у 2с02 НТСЦ чипов. Данные получены на основе реверса оригинальных чипов.

а это что? это же тоже оригинал 6538 с nmi scanline 286

Вот фотка:

Только маркировка имеет другой вид.

[and1981]

а это что? это же тоже оригинал 6538 с nmi scanline 286

Тот, что мы реверсили имеет значение 291, не исключаю, что в более ранних немного отличалась цифра, возможно в процессе допиливания разработчики UMC пришли к какому-то  одному значению.
Но вообще в Вики на НЕСДЕВ указана каноничная 291 как Денди тайминг NMI.

[TolstyLuty]

А сейчас немножко по теме...
Пришла человечку приставка DIY RS-40 CoolBaby с новой ревизией платы. Заказывал он НТСЦ версию.
При подключении приставка не заработала и он дал мне посмотреть.

Тут как обычно, маркировки чипов не видно, сошлифовали и замазали маркером или ещё чем-то.
Начал проверять чипы на ремейках, чип ППУ оказался действительно НТСЦ, а вот ЦПУ - Денди Пал. Оба чипа рабочие.
Смутило то, что от кварцевого генератора дорожка уходит только на ППУ, а на ЦПУ не идёт.

Так же смутило меня то что под ЦПУ в панельке залит силикон

Расковыряв силикон обнаружил второй кварцевый генератор. Он то и не работал, или кварц или транзюк, не стал разбираться.

Решил превратить приставку в Дендюк.

Сдвинул конденсатор, чтобы изолировать второй генератор, поставил паловский кварц и соединил перемычкой генератор с цпу.
Сделал мод как показал Ivan_Ages, без этой доработки большая часть моих кариков отказывалась работать.
https://www.emu-land.net/forum/index.php/topic,83552.msg1484211.html#msg1484211
Заодно поменял слот, чёрный был говняный.
Вроде как бы всё теперь работает, но опять что-то не то.
Я про падение напряжения после включения питания с 5,12 до 4,00 вольт, я ещё удивляюсь как приставка работала.
Решил убрать восьминогу вместе с панелькой.

и поставить DC-DC преобразователь

Вот теперь по нагрузкой держит 4,85 вольт, уже неплохо. Можно  считать что починил

PS
Не покупайте это говно, полосит дико

[shikoist]

Плюсую. Не покупайте это говно. Ну или готовьтесь к тому, что придётся менять слот (он похоже у всех таких экземпляров говно), а также сами чипы цпу и ппу. И не факт, что хоть что-то особенно лучше станет.

[TolstyLuty]

Плюсую. Не покупайте это говно. Ну или готовьтесь к тому, что придётся менять слот (он похоже у всех таких экземпляров говно), а также сами чипы цпу и ппу. И не факт, что хоть что-то особенно лучше станет.

Если брать ремейк на али без всяких фпга, то лучше брать такую плату (она продаётся без чипов ЦПУ и ППУ). На плате есть надпись HELLO FC V5.0.

По полосам эта плата с али лучше чем ВСЕ мои ремейки. Есть с чем сравнивать, сам собрал несколько плат megawalkman и lm2000 (Леонида).
Да, скажу прямо, китайцы тут превзошли, сделали ЛУЧШЕ (если акцент делать на полосы)!!!
Панельки цпу и ппу на плате перевёрнуты, явно поработали над разводкой платы. Хотя дорожка, идущая от 21-й ноги ППУ, пересекается с некоторыми другими. Влияют ли они на полосы не изучал, возможно нет.
Претензий к полосам нет, широкие вертикальные отсутствуют полностью, узенькие по всей ширине экрана еле заметны, можно сказать их нет. Саркофаг на видео ППУ не делал, возможно вообще бы исчезли.
Но есть и минусы...
Необходимо будет дорабатывать. Завышена яркость, надо переделывать видеоусилитель (он плюс-минус стандартный классический).
По звуку тоже есть вопросы, один канал по громкости занижен, я думаю это не проблема исправить. Посторонних шумов нет.

Можно конечно взять и обрубок, только тут необходимо самому химичить аудио-видео мод.

На этой плате уже есть первый каскад видеоусилителя.

[def696]

Подыму темуЕсть такие три чипа.Есть ещё одна подсказка))) С таким PPU нужно использовать CPU с делителем 16.
Т.е. работает такая связка: cpu ua6527p с делителем 16 (у меня таких чипов 6 штук) + ppu ua6538 c nmi scanline 286.
В итоге, робокоп нормально работает, глюки ушли в галактике, карик кластера не артифачит и чайки работают без фризов.
Похоже, такие чипы шли в одной связке, на одной приставке. Для какой-то отдельной страны (региона).
PS
Батл тоадс и дабл драгон так и не запускается, игруха то переделка нтсц.

Если запустить PPU ua6538 с NMI scanline 286 на частоте 26,601, а ua6527p на частоте 21,477, батлтоадсы начинают работать.

[TolstyLuty]

ua6527p на частоте 21,477

Напиши с каким делителем пробовал.
Хотя я могу уже сам проверить и с делителем 15 и с делителем 16.
ЦПУ ua6527p с таким кварцем да, работает, но с ещё более низкой скоростью. ППУ в отличии от ЦПУ на не своей частоте фиг запускается.
Но когда делаешь гибрид, ППУ начинает дико греться.

[def696]

Напиши с каким делителем пробовал.
Хотя я могу уже сам проверить и с делителем 15 и с делителем 16.
ЦПУ ua6527p с таким кварцем да, работает, но с ещё более низкой скоростью. ППУ в отличии от ЦПУ на не своей частоте фиг запускается.
Но когда делаешь гибрид, ППУ начинает дико греться.

Как понять, какой делитель у ЦПУ?
По-моему, скорость игры не меняется, темп музыки не меняется, а меняется тональность звуков.
У меня ППУ греется так же, как в обычном режиме.

Видимо, в моём ЦПУ делитель на 15.

[TolstyLuty]

Как понять, какой делитель у ЦПУ?

тут
https://www.nesdev.org/wiki/CPU_variants
смотри UA6527P, фотку и колонку Notes
Старая оригинальная маркировка и в строке года отсутствует тире  - это делитель 16 (16 CPU divider)

Старая оригинальная маркировка и в строке года присутствует тире - это делитель 15 (15 CPU divider)

Новая оригинальная маркировка - всегда делитель 15 (15 CPU divider)

PS
Все это касается оригинальных чипов, не перемаркированных китайцами.
В перемаркированных (Relabeled) тоже можно определить делитель в определённых играх, а визуально никах. В wiki пытаются люди впихнуть фотки перемаркированных, но это всё херня, имхо.

[TolstyLuty]

Видимо, в моём ЦПУ делитель на 15.

да

[TolstyLuty]

По-моему, скорость игры не меняется, темп музыки не меняется, а меняется тональность звуков

Скорость еще как меняется, я это слышу хорошо.
CPU speed на нормальном денди

У вас же она гораздо ниже получилась.

[quq_CCCP]

тут
https://www.nesdev.org/wiki/CPU_variants
смотри UA6527P, фотку и колонку Notes
Старая оригинальная маркировка и в строке года отсутствует тире  - это делитель 16 (16 CPU divider)
(Ссылка на вложение)
Старая оригинальная маркировка и в строке года присутствует тире - это делитель 15 (15 CPU divider)
(Ссылка на вложение)
Новая оригинальная маркировка - всегда делитель 15 (15 CPU divider)
(Ссылка на вложение)
PS
Все это касается оригинальных чипов, не перемаркированных китайцами.
В перемаркированных (Relabeled) тоже можно определить делитель в определённых играх, а визуально никах. В wiki пытаются люди впихнуть фотки перемаркированных, но это всё херня, имхо.

Дело в том что у китаейцев этих чипов 100500 видов, так что не стоит радоваться если китайцы маркировку не стерли... Не всегда это что то хорошее.

[TolstyLuty]

Не всегда это что то хорошее.

Вчера, кстати, за копейки приобрёл лом, собрал воедино, привёл в порядок слот, оказалась рабочей лошадкой Hitex без разведённого AV (подключал по антенному кабелю).
Тут мне подфартило, попался живой редкий гибридный ППУ TA-02NPB, который можно перевести в ПАЛ60.

[quq_CCCP]

Ну да, в целом ташки не плохи, но пал 60 выглядит коряво...
Плата рф модулятора уфовская, в уфо стояло судя по всему, или какой то клон аналог с втроенными джоями.

[TolstyLuty]

Ну да, в целом ташки не плохи, но пал 60 выглядит коряво...
Плата рф модулятора уфовская, в уфо стояло судя по всему, или какой то клон аналог с втроенными джоями.

Мне прислали две платы B-8047 и одну плату РФ, я первым делом занялся платой где стояли ТАшки.

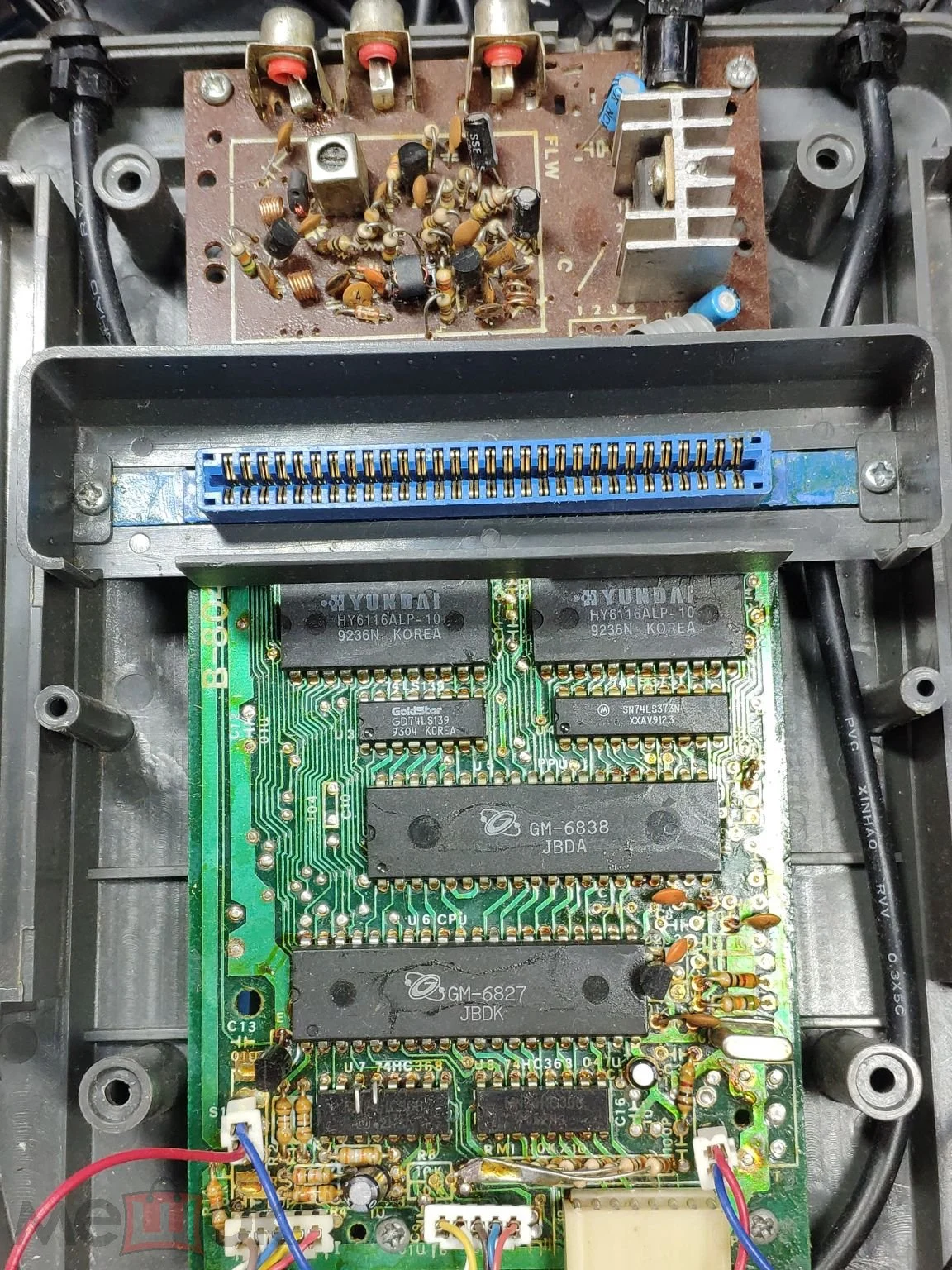

Такой модулятор я видел в одном объявлении как тут

https://meshok.net/item/31152050

Одну фотку прикреплю на форум, возможно объявление скоро исчезнет.


И стоит он в Hitex, только у меня один не разведённый разъём под колокольчик был впаян в другое место, а так РФ плата один в один.

Добавлено позже:

Такой модулятор я видел в одном объявлении как тут

Хотя тут может быть сборная солянка... Шторки по цвету отличаются, цветовая маркировка первого и второго джойстиков сомнительная (она разная).
