Переделка БП Sega Saturn 100v => 220v

[Valet2]

Вот блин, я вначале заказал все детали, указанные в этой теме, и лишь затем полез в свой Сатурн и обнаружил, что БП там совсем другой. Как его перепаивать? Менять на SaturnPSU совершенно не хочу, мне не хочется, чтобы внутри приставки была какая-то современная хрень, требущая внешнего БП.

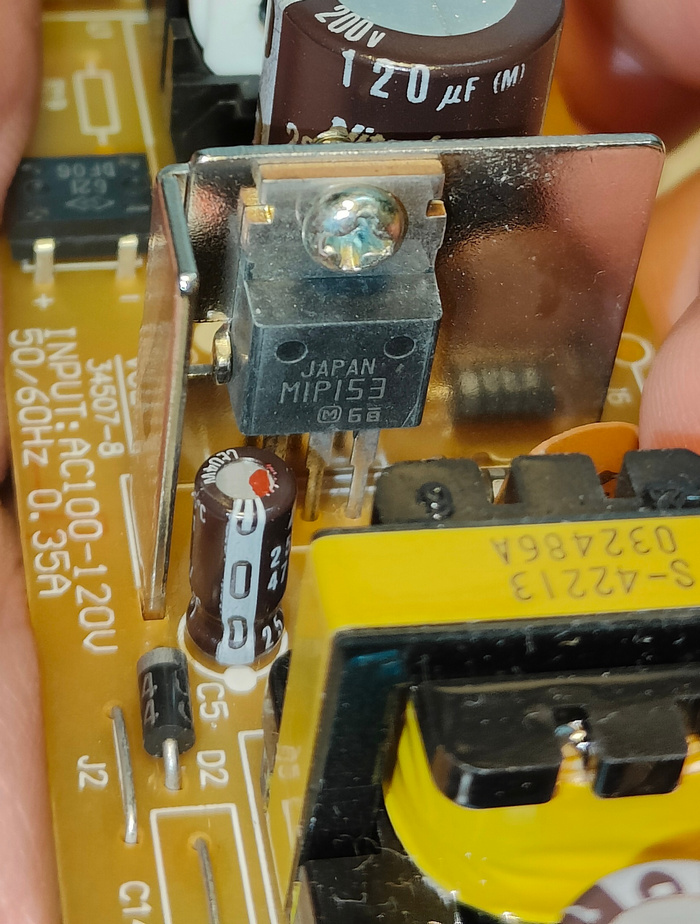

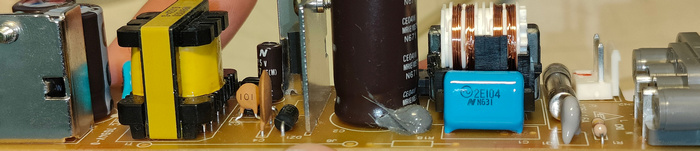

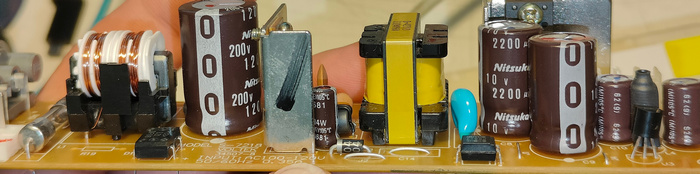

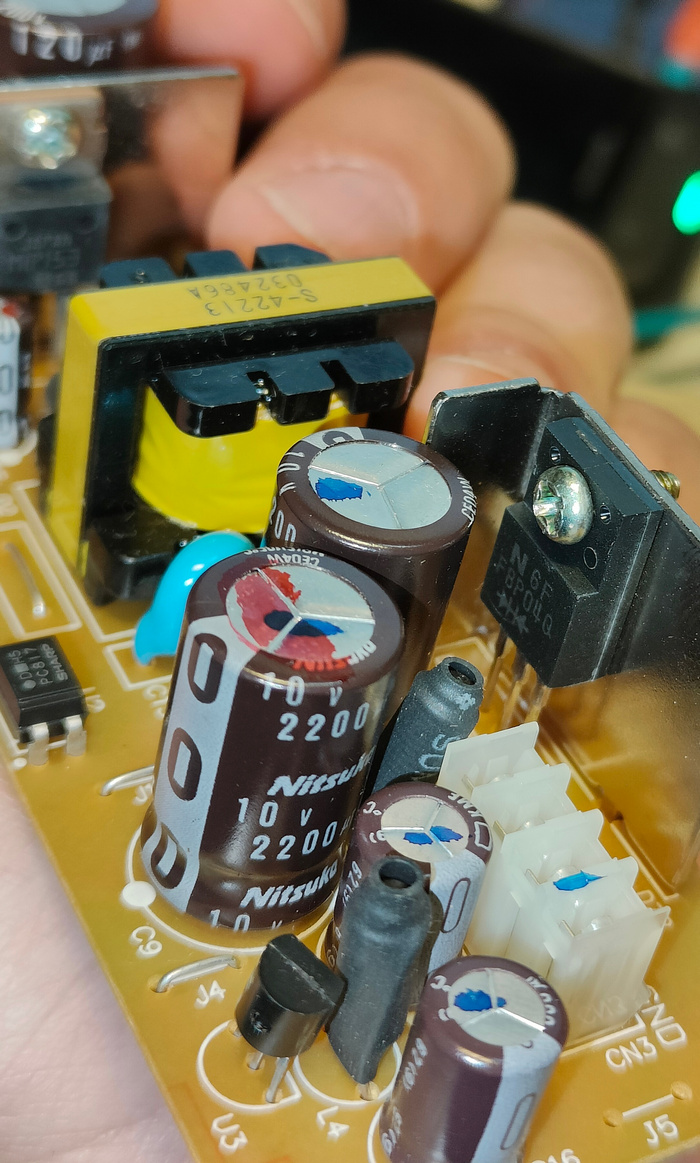

У меня Model S-7218 Voltek 34507-8

https://valet2.com/images/saturn_psu/IMG20260624102118a.jpg
https://valet2.com/images/saturn_psu/IMG20260624102127a.jpg

Просьба не размещать с помощью тэга img изображение со стороной более 700 пикселей. ghostdog3

- отредачил, картинки кликабельные

[Valet2]

Похоже, не осталось больше железячников на свете. Перепаял БП. Так как ни схемы в интернете, ни описания перепайки нет (только всякие чайники конденсаторы меняют), менял всё на глаз. К приставке ещё не подключал. На холостую на выходе 7 вольт. Сколько было до перепайки я не замерил. Подключать к нагрузке боюсь, т.к. на плате Сатурна нет никаких стабилизаторов.

На обратной стороне БП есть два резистора, подключенных параллельно. Это за обратную связь отвечает? Ими можно регулировать работу ШИМ? Буду рад хоть какой-то информации.

[Фамиклон]

Похоже, не осталось больше железячников на свете. Перепаял БП. Так как ни схемы в интернете, ни описания перепайки нет (только всякие чайники конденсаторы меняют), менял всё на глаз.

Ну так то да, всё меньше железячников, всё больше поднимателей пингвинов )
Ну а железячники, они по-твоему кто? Схемы нет, описания нет, менял на глаз...

Это за обратную связь отвечает?

За обратную связь скорее всего отвечает оптопара и далее, от неё стоит плясать. U3 не 431 случайно? R7-R8 похожи на делители опорного напряжения...

[Беларус]

Буду рад хоть какой-то информации.

Неужели даже нейросети не знают? Обычно они находят то, што сложно найти.

[Valet2]

За обратную связь скорее всего отвечает оптопара и далее, от неё стоит плясать. U3 не 431 случайно? R7-R8 похожи на делители опорного напряжения...

U3 — C1093. Мне подсказывают, что это тот же 431, только от NEC. А делители, получается, с одной стороны R11, с другой стороны последовательно подключенные R10 и R9, и, видимо, вместо R9 мне и придётся впаять подстроечник. Вечером займусь.

О, и правда, R7 и R8 тоже похожи на делители. И последовательно идёт R12, который у меня нулевой. Может, вместо него надо тоже подстроечник. Но железячник говорит, что это идёт к оптопаре, и их трогать не надо.

Ещё мне посоветовали впаять стабилитрон на 5,1В на выход.

Неужели даже нейросети не знают? Обычно они находят то, што сложно найти.

Цена ошибки — сгоревший Сатурн. А нейросеть скажет: "Да, и правда, я был неправ. Давайте тогда попробуем по-другому".

[Фамиклон]

Valet2, Возможно R10-R11, тут не особо понятно. Тыкаешь щупом мультиметра в делитель, относительно земли должно быть 2.5 вольта, значит оно. В верхнее плечо делителя приходит выходное, нижнее плечо на землю. Для справки: чтобы проверить, открываешь калькулятор для делителя напряжения, подаёшь на вход делителя фактическое выходное БП, забиваешь номиналы резисторов на плате, должно быть 2.5 вольта. Чтобы пересчитать на нужное: подаёшь на вход делителя желаемое выходное БП, подбираешь номиналы резисторов плеч так, чтобы на выходе делителя было 2.5 В. Ток делителя должен быть не менее 1 мА.

[cl]

откуда на форуме столько электроников че за прикол

[Valet2]

Valet2, Возможно R10-R11, тут не особо понятно. Тыкаешь щупом мультиметра в делитель, относительно земли должно быть 2.5 вольта, значит оно. В верхнее плечо делителя приходит выходное, нижнее плечо на землю. Для справки: чтобы проверить, открываешь калькулятор для делителя напряжения, подаёшь на вход делителя фактическое выходное БП, забиваешь номиналы резисторов на плате, должно быть 2.5 вольта. Чтобы пересчитать на нужное: подаёшь на вход делителя желаемое выходное БП, подбираешь номиналы резисторов плеч так, чтобы на выходе делителя было 2.5 В. Ток делителя должен быть не менее 1 мА.

У меня на делителе 3,8 вольт. Регулировка R11 влияет таким образом: если уменьшать сопротивление, напряжение начинает повышаться с 7 вольт и выше. Соответственно, при максимальном сопротивлении напряжение стоит на 7 вольтах. Если начать подкручивать R10 (т.е. оставив в цепи только 22-омный R9), то напряжение гуляет между 7 и 5 вольтами, но 5 вольт оно становится только если закоротить R10, оставив сопротивление только R9. Но при таком низком сопротивлении обратная связь под нагрузкой будет гулять. Если вернуть все резисторы как были, то в средней точке делителя напряжение 3,8 вольт.

В процессе тестирования и перепайки что-то, по-видимому, сдохло, и БП умер. Ну и хрен с ним тогда, куплю SaturnPSU.
