Sega MD2 клон T2B-6 нет цвета

[max5775]

Вроде все доделал, звук есть. Но он с какими-то хрипящими помехами, которые меняются с яркостью картинки на экране.
Т.е, если на экране преобладает черный цвет, то звук чистый. Но, как только появляются какие-то надписи или светлые элементы, сразу начинается подхрипывание в такт этому изображению.
Может попробовать взять питание из другого места... или вообще, запитать усилитель от отдельного источника...

[Rumata]

Может попробовать взять питание из другого места...

Ну ты пока и не сказал, откуда берёшь. В любом случае я бы советовал брать непосредственно со стабилизатора, а на с платы

[max5775]

Ну ты пока и не сказал, откуда берёшь. В любом случае я бы советовал брать непосредственно со стабилизатора, а на с платы

минус - с пустого места под кварц (широкая площадка), плюс - с микросхемы, рядом с платой усилителя
завтра попробую запитать прямо от стабилизатора, может дроссель по питанию поставить?

[Rumata]

Не, вот так с произвольного места я бы не советовал. В принципе дросселя можно, что по питанию, что по земле. Но небольшие, порядка 10 мкГн и с достаточным током. Можно SMD BLM. Но это потом.

[max5775]

Не, вот так с произвольного места я бы не советовал. В принципе дросселя можно, что по питанию, что по земле. Но небольшие, порядка 10 мкГн и с достаточным током. Можно SMD BLM. Но это потом.

Я произвольно подключал для тестирования, где нашел питание - там и припаялся.
Призвуки очень похожи на помехи по питанию от цифровой части, как на старых cdrom.
Имеет смысл общий провод scart и усилителя брать с одной точки?

Добавлено позже:
Вот как какая картинка сейчас, для ЖК 42". думаю неплохо
Фотик плохой, немного смазано получилось на динамичной картринке
Короче разобрался со звуком - кабель давал наводку, решил выводить звук не на телек, а на акустику.

[daleboy]

max5775, у меня самодельный стерео кабель тоже так же, наводки дает, зависит еще от его положения, а картинка хорошая, моя мд2 va4 с bh7236af по композиту почти тоже самое выдает, на удивление)

[max5775]

max5775, у меня самодельный стерео кабель тоже так же, наводки дает, зависит еще от его положения, а картинка хорошая, моя мд2 va4 с bh7236af по композиту почти тоже самое выдает, на удивление)

у меня наводку давал видеосигнал, а по композиту изображение было ч/б...
теперь осталось флеш картридж купить

Добавлено 25 декабря 2018 года:
Также в звуке оставался гул 50Гц по питанию, что с самодельного стереоусилителя, что через выход звука с заводского гнезда.
Исцелил при помощи электролита на 10000uF на входное гнездо питания.

[EEonEE]

max5775, Здравствуйте! Ко мне попала такая же Сега, как и у вас. Не могли бы вы объяснить поподробнее про rgb мод? Конденсатор паять между кодером и разъёмом? Нужен ли резистор? Как это всё правильно спаять? Спасибо.

[max5775]

max5775, Здравствуйте! Ко мне попала такая же Сега, как и у вас. Не могли бы вы объяснить поподробнее про rgb мод? Конденсатор паять между кодером и разъёмом? Нужен ли резистор? Как это всё правильно спаять? Спасибо.

Привет, редко сейчас тут бываю.
По вопросу - да, между выводами кодера и выходным разъемом.
Резисторы желательно. Порядок резистор-конденсатор значения не имеет.
Просто припаиваешь их к микросхеме кодера и выводишь на разъем.
Также не забыть вывести на разъем общий (минусовой) провод питания
Основная сложность - аккуратно припаяться к выводам микросхемы

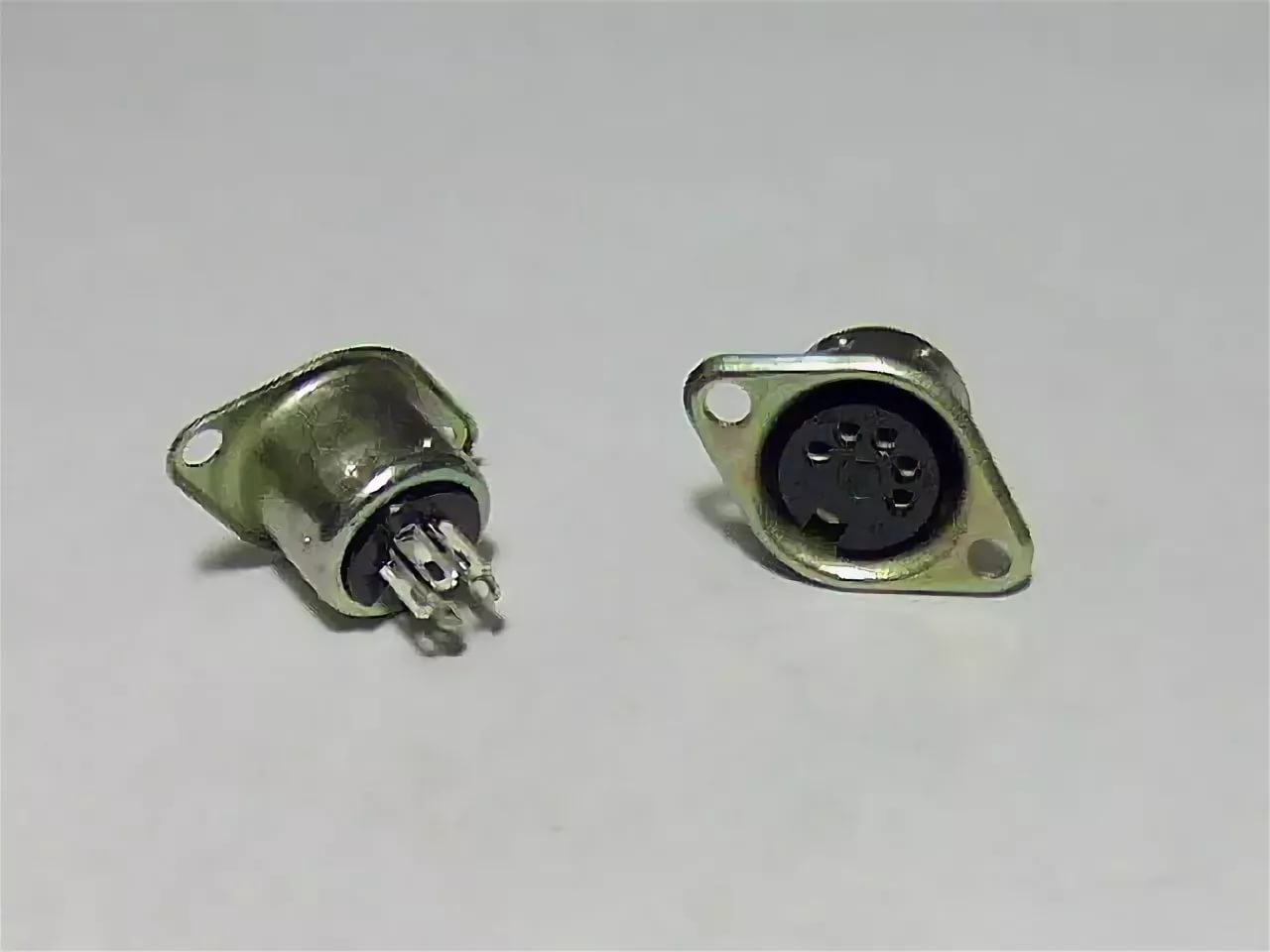

Я брал советский разъем СГ-5
Схему вот прикрепляю

[fantomaxx]

Также в звуке оставался гул 50Гц по питанию, что с самодельного стереоусилителя, что через выход звука с заводского гнезда.
Исцелил при помощи электролита на 10000uF на входное гнездо питания.

Подскажите, а конденсатор как на гнездо припаивается? Собрал внешний усилитель, все хорошо, но идут навоки в звуке от цифровой части. ДУмаю поставить конденсатор на питание усилителя, чтобы их убрать

[noskainych]

Уважаемые гуру, подскажите пожалуйста:
имею такой же клон как в первом посте (t2b-6) и похожую проблему - цвета уходят сильно в красный, иногда горизонтальные полосы (вроде, там где должен быть светлый фон).
кодер труп? или ta06wa?? устройств с RGB не имею, а больше даже не знаю как проверить.

[quq_CCCP]

Проверь сопли на кодере, один из цветов не в обрыве, может и VDP помер.

[noskainych]

В обвязке кодера ничего нового не появилось/не убиралось. Сопли пособирал оплёткой, на всякий случай. А пару месяцев назад все работало... Единственный вариант искать телек с РГБ и на нем проверить, получается?

[Rumata]

Я бы в первую очередь смотрел на кодер. Эти самсунговские были так себе. Может б/у, может отбраковка, кстати.
Проверить входные конденсаторы, керамика.

Единственный вариант искать телек с РГБ и на нем проверить, получается?

Сначала сделать RGB мод

[noskainych]

Да, найду у кого телек есть с РГБ и подпаюясь.
Пока заказал пару кодеров таких же с Али, буду ждать. СХА найти проще, но изображение с "самсунговского" было очень достойное, не вижу смысла заменять.
Upd: поменял местами три конденсатора 223, ничего не поменялось.
Upd 22.05: замена кодера успехов не привнесла. взял на время карманный осциллограф для проверки - по одному из трех каналов от ВП практически отсутствует сигнал.

[nikzm]

Уважаемые гуру, подскажите пожалуйста:
имею такой же клон как в первом посте (t2b-6)
(Ссылка на вложение) (Ссылка на вложение) (Ссылка на вложение) (Ссылка на вложение) (Ссылка на вложение) (Ссылка на вложение)

Привет, удалось оживить?
Если да, поделись пожалуйста фоткой как схема выглядит.
Тоже хочу в старушку rgb воткнуть, но в схемах почти ноль, понял что нужно на выход от KA2198BD припаять rgb+sync с сопротивлениями и кондёрами.

[quq_CCCP]

Ну так в датшите на кодер схема, никаикх кондеров и резисторов ненадо, нужно ргб скарт кабель, и к разьему мини дин 9 подпаять проводами не разведенные сигналы, r g b, за синхру берется композит насколько помню и всё работает.

[nikzm]

Ну так в датшите на кодер схема, никаикх кондеров и резисторов ненадо

я так понял по схеме что от этих ног нужно еще кондёр и резистор до выходных пинов

вот у человека вроде как всё это припаяно?

[quq_CCCP]

у человека там лютый колхоз, хз куда он это собрался подключать. Наверное так и бросил. Но есть каноничный вариант, специальный ргб-скарт кабель, на али можно купить побаловаться, норм кабель или оригинал стоят весьма прилично.

[nikzm]

специальный ргб-скарт кабель, на али можно купить побаловаться

У меня есть такой

точнее даже два, один раскурочил пока проверял и прозванивал)
но судя по всему к видеовыходу сеги не подключены те самые r,g,b контакты

я правильно понимаю, что если кабель уже есть, то мне не нужны резисторы и прочее в приставке, только ноги KA2198BD припаять к выходу?
(правда судя по всему еще и как-то ускорение частоты надо сделать, т.к часть игр типа lion king идут замедленно
судя по всему - что-то с этими j1-j4 делают, но еще не докурил темы

[quq_CCCP]

Они обычно в самом скарт кабеле стоят, благо места там хватает... Там еще вроде 12 вольт нужно для включения ргб...

[nikzm]

Там еще вроде 12 вольт нужно для включения ргб...

Где бы все эти тайные знания собрать)

[Ivan_XIII]

Где бы все эти тайные знания собрать)

https://www.quartz1.com/price/PIC/127Q1026600.pdf (местами машинный перевод, но понять можно, тем более, английский оригинал сохранен). Конкретно 12 В надо подавать на 8й пин.

[Фамиклон]

А эти знания, они настолько секретны, что хранятся у тибетских монахов? 8 пин отвечает за формат экрана, опционально. На старых ТВ может быть обязательным, на новых может переключаться в меню. 16 пин - РГБ/Композит, для РГБ нужно подать 5 вольт через сопротивление +-200 Ом, скорее всего обязательно.

[nikzm]

Вроде сообразил.
Знания не очевидны если никогда этим не занимался)
Надо где то взять 5в, подать из через сопротивление на 16 пин.
И можно, но не обязательно 8й, но тут не уверен, у меня нет разных форматов вроде как.
То есть если я возьму отдельный разъем видео выхода сеги, выведу на него звук как сейчас есть, и 4 провода для RGB с ka2198db, плюс на 16й пин дам 5v (хм, надо проверить, вроде в китайском кабеле уже есть сопротивление) то есть шанс что заработает?)

[Фамиклон]

То есть если я возьму отдельный разъем видео выхода сеги, выведу на него звук как сейчас есть, и 4 провода для RGB с ka2198db, плюс на 16й пин дам 5v (хм, надо проверить, вроде в китайском кабеле уже есть сопротивление) то есть шанс что заработает?)

Как выше уже упомянуто - если на выходе стандартный din9 разъём, можно без лишних заморочек просто к нему подпаяться, он вмещает все сигналы по сеговскому стандарту, в том числе и +5вольт. Для РГБ, по выходу 75 Ом обязательно, разделительные конденсаторы для отсечения постоянной составляющей по идее должны быть в самом ТВ, но насколько это железное правило, судить не берусь. Для композитного входа/синхронизации (20 пин скарта) обязательно 75 Ом по выходу и разделительный конденсатор. В качестве синхро можно взять просто композит (20 пин ka2198), но будут полоски от поднесущей цвета на некоторых фонах, лучше будет взять Люма с 16 пина ka2198.

[SeregaZ]

но если клон дырявый - то ничего там нераспаяно у меня нет стерео. стереокабель вообще тишину фигачит. только комплектный клоновский моно кабель может выдавать звук. да и там от платки с этим дином и разъемом питания идет всего 5 проводов в шлейфе. понятно что туда даже недоходит от основной платы... посему тут не все так однозначно.

[Фамиклон]

но если клон дырявый - то ничего там нераспаяно

Ну блин, а я о чём? Берём и подпаиваемся к пустым пинам. Вот пример, когда на дин9 распаян отсутствующий стереозвук и РГБ. Надеюсь, так максимально понятно

[serunosup]

У меня есть такой

(Ссылка на вложение)

судя по всему - что-то с этими j1-j4 делают, но еще не докурил темы

(Ссылка на вложение)

На некоторых сегах у себя встречал перемчки которые служат запускать игры пал игры на нтсц консолях, чтобы принудительно их замедлять

[nikzm]

ну я своими манипуляциями шлейф сломал, так что буду ждать новый с китая (не хочу на корявые проводки паять)
да паяльник судя по всему у меня слишком говно для пайки кривыми руками, тоже закажу, раз уж начал эксперементировать.

Изначально было соединено с платой 5pin шлейфом

с обратной стороны я схему не совсем разобрал

в выходные сяду спокойно с бумажкой, нарисую что куда шло в моей плате
и что куда планирую подцепить для rgb выхода

одно не придумал пока - откуда 5V взять
с ноги любого кондёра можно?

Добавлено позже:

На некоторых сегах у себя встречал перемчки которые служат запускать игры пал игры на нтсц консолях, чтобы принудительно их замедлять

я так подозреваю что вот эти штуки должны быть

но их надо перепаять похоже?
А то что у меня кварц 26.6 - подойдет?
сложно все это)

Добавлено позже:

Надеюсь, так максимально понятно

Я тоже надеюсь что я максимально понял)

Правильно?
Только с синхрой и переключением непонятно, они типа уже с платы заходят?
У меня еще стояла задача - понять какие ноги 9pin отвечают за что)
Спасибо!

ну разъем прозвонил и внезапно без сюрпризов

Попробовал прозвонить платку питания/вывода
получилась такая фигня:

2 - 5v с платы
4 - comp video через R58 и кондер С24 - 220uF
6 - mono через r 57 и кондер C23 10uF вроде как, но дальше почему то оно звонится на землю видеовыхода. Видимо я её потерял
Что там за остальные обозначения, рядом с питанием - вообще нифига не ясно)
