PS1 чиповкa

[megavolt85]

если не ставил бит защиты (CP), то считай прошивку и посмотри последний WORD, если там 3FFF, то калибровочная константа убита, PIC работать не будет пока не восстановишь

[e2e41]

конечно никакой инфы про использование пиков я с этим программатором я не искал но думаеться все в норме

[megavolt85]

думаеться все в норме

прокрути в самый низ и посмотри самое последнее значение или скрин выложи

[e2e41]

123

[megavolt85]

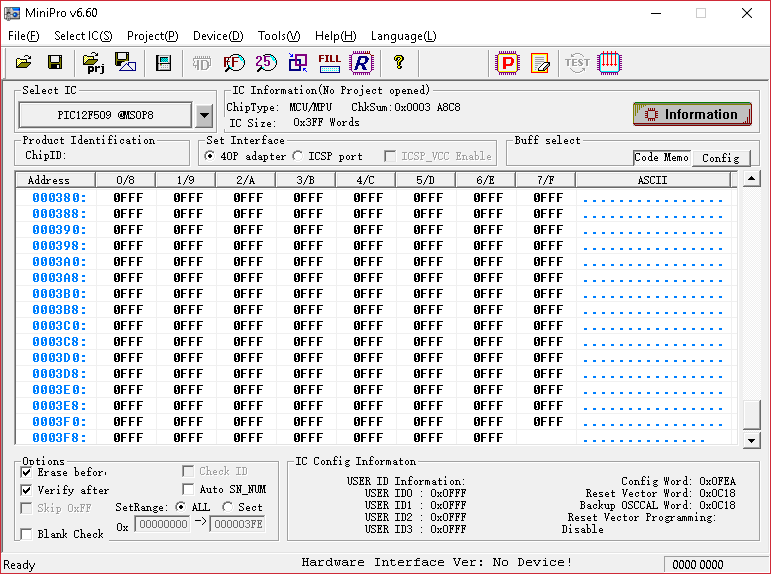

проблема явно не в OSCCAL, вижу у MiniPRO есть защита от дурака, не даст он убить OSCCAL

[Yoti]

megavolt85,
config word внизу справа на обоих скриншотах не оно?

[megavolt85]

Yoti, нет, Backup OSCCAL Word оно, а защита от дурака это отсутствие адреса 3FF, чтоб пользователь не смог убить OSCCAL
e2e41, честно говоря по твоей фотке не совсем понятно верно ли ты распаял контроллер, не вижу ключ от которого идёт отсчёт первой ноги

[Yoti]

megavolt85, про защиту я в курсе, просто подумал, зачем ты второй скриншот просил, когда вроде как на первом всё есть.

[megavolt85]

Yoti, удостовериться хотел, семь раз отмерь...

[SAMael]

Yoti, удостовериться хотел, семь раз отмерь...

Видать где то не домерил.
Чуется что прошивку неверно залил в PIC.

[e2e41]

запускаю мини про программер, файл-опен, выбираю onechip.hex - открыть, в открывшимся окне жму ОК, жму программинг чип, в окне ничего не меняю жму программ, после завершения жму кенсел.

[SAMael]

Вроде и правильно все делаешь
Но где то закавык тогда в паке?

[megavolt85]

Чуется что прошивку неверно залил в PIC.

прогер за матерился бы, верификация в нём из коробки. А вот китайское прошлое контроллера никуда не денешь, возможно OSCCAL не верный изначально, а может ещё какой брак

[SAMael]

megavolt85, верификация не всегда точна, уж поверь, это также как проверять целость чипа и всех ног чипа по ID
я думал осцилятор не верно ставился, но по скринам верно, наверное что то или с лазером или с распайкой.

[megavolt85]

верификация не всегда точна, уж поверь

в случае с PIC'ом не поверю

это также как проверять целость чипа и всех ног чипа по ID

а в этом полностью солидарен

я думал осцилятор не верно ставился

исключено
Config WORD: 0xFEA

наверное что то или с лазером или с распайкой.

лазер он вроде с заведомо рабочей подкинул, распайку видно по картинке на предыдущей странице, правда не наблюдаю ключа, но если он в левом верхнем углу, то распайка верная

e2e41, если твой программатор умеет вычислять OSCCAL, то настоятельно рекомендую это проделать, я бы не стал доверять китайцам

[e2e41]

если форматнуть и считать пик

[SAMael]

megavolt85, у PSOne несколько материнок разных, сам имею в коллекции несколько.
наудивление скажу что многим чиповал консоли а себе нет надобности, играю или на пк или на прокачаной 1002 PAL\NTSC OSC

[megavolt85]

e2e41,  да нет смысла его стирать, он перед каждой прошивкой стирается на твоём программаторе. замеряй ка ты питание на PIC'e и нам расскажи что на цешке на тикало, не 3,3 случаем

SAMael, тебя как консольного маньяка (прочитал в подписи  ) должна заинтересовать эта тема, этот HAWK SSHK315-03 почти готовый флеш карик

P.S. Rumanta ссори за оффтоп

[megavolt85]

e2e41, так что там с питанием? я же не просто так акцентировал на нём внимание. я не особо знаком со схемотехникой PS, но на фото отчётливо вижу электролит на 4-ре вольта, значит питается твой контроллер не более чем 3,3 в. К своему сожалению, а может и счастью, я имею неплохой опыт общения с микроконтроллерами фирмы Microchip, и хочу заметить что даже фирменные экземпляры не всегда корректно работают от внутреннего тактового генератора при пониженном напряжении (особенно F серия), а китайские аналоги (коим твой микрик и является), так вообще по пальцам плохого токаря посчитать можно, они и при 5-ти вольтовом питании иной раз работать отказываются

вообще PIC гадость ещё та, один раз довелось ремонтировать вакуумный насос центрального замка на стареньком Mercedess'e и так как родную электронику было проще выкинуть чем восстановить, то было решено организовать всё на PIC контроллере, моему удивлению не было предела когда протестированная в симуляторе прошивка отказалась работать, оказалось что нужно было добавить задержку 50 миллисекунд в главном цикле, иначе контроллер тупо зависал

[Rumata]

электролит на 4-ре вольта

Сын спросил: Скажи, на сколько
"РЕ" трещит сейчас мороз?
Но отец и тут нашелся:
На два "РЕ", молокосос!
(Алиса в стране чудес в пересказе Бориса Заходера)


[e2e41]

руки пока проверить не доходят, грешу на привод, взял на авито лот за 900р(34 лицензионных диска), теперь появилась возможность проверить чтение лицензии

[postal2201]

e2e41, и диаграмму нормальную используйте, на chipi какая-то дичь.

[e2e41]

привод в порядке, лицуху читает(буду искать щтамповку)

[e2e41]

по последней диаграмме из поста выше напряжение на ногах пика
1-3,512V
2-3,499V
3-3,510V
4-005.6mV
5-1.754V
6-3,314V
7-3,503V
8-000.2mV
лицуху читает, болванки видит как музыкальный диск(резал как имеджберном так и алкашем), штамповку пока нет возможности проверить

[Rumata]

напряжение на ногах пика

Информация ни о чём. Там, где должно быть питание - питание, остальное - импульсные сигналы, мерить там напряжение безыдейно (особенно смешно выглядят тысячные доли Вольта)

болванки видит как музыкальный диск

Или неправильно нарезаны или чип не работает

[e2e41]

пик и болванки проверил на другой приставке где ненормально выводиться видеосигнал, все работает,
теперь вопрос, куда копать?

[Skarfais]

ты можешь посмотреть осциллографом работает ли пик или нет но опять же то что он работает не факт что правильный код будет засылать итж итп. Ты б ещё сопротивление между ногами замерил и сюда написал.

[e2e41]

За отсутствием осциллографа, не могу. Повторяюсь на другой слимке(PM41(2)) этот пик(с той же прошивкой) работает, болванки читаются и запускаются.

[Skarfais]

так ты сфоткай эту и ту материнки?

[e2e41]

на PM41(пик не робит), на PM41(2)(пик робит), смысл от фоток?
