Вывод стерео звука на клоне SEGA Mega Drive 2

[alsodeep]

А имеет смысл поставить еще один выделенный стабилизатор, специально для этой схемы? Брать PSG и MOL MOR прям возле ножек чипов, а операционник запитать отдельными +5 и землей?

[rgz]

А имеет смысл поставить еще один выделенный стабилизатор, специально для этой схемы? Брать PSG и MOL MOR прям возле ножек чипов, а операционник запитать отдельными +5 и землей?

Я думаю, отдельный стабилизатор не обязательно,главное схему расположить подальше от цифровых цепей (чтоб всяких "жужжаний" не наводилось). MOL и MOR от TV16B желательно пустить по экранированному проводу, а питание взять прямо с "родного" стабилизатора

[alsodeep]

MOL и MOR от TV16B желательно пустить по экранированному проводу, а питание взять прямо с "родного" стабилизатора

Простите за глупый вопрос, а экран на землю рядом с TV16B положить? И еще  я правильно понимаю, что питания с стабилизатора снимать после фильтров конденсаторов?
Я к сожалению не очень в схемотехнике разбираюсь, вернее по отдельности понимаю как элементы работают, а схемы не умею расчитывать.

[alsodeep]

А еще есть вопрос по емкостям перед НЧ разъемами. В схемах представленных на форуме фигурируют емкости 10, 100 и даже 220 мкФ. Все же интересует какую емкость будет правильнее использовать.

[Nikooone]

от 1мкф до 10, разницы не заметишь...

[Rumata]

Обсуждать номиналы желательно глядя на конкретную схему  Где-то и 1 мкФ много, а где-то и 100 мало...

[UA3MQJ]

Общий привет! Имеем зверька на базе 9734 + TA-06WA


Хотим стерео звук.
Вот хотелось бы уточнить. Согласно ответу #22 на 97xx есть два канала музыки и на TA-06 один канал эффектов. Почему эффекты в TA-06 - это же видеочип?

Но есть еще интересная схема от руки с правильным моно. Согласно нее L и R это соотв-но 82 и 83 ноги 9740. А эффекты с TA-06WA - 95 нога. Но вот не понятно, что и зачем идет на 90-ю ногу 9740?

И напоследок, я правильно понимаю, что:
- эффекты мне брать с TA-06WA - 95 нога, как в схеме от руки?
- левый и правый с моей 9734 брать с ног 82 и 83? или они с 9740 не аналоги?

С уважением, Алексей

[rgz]

Почему эффекты в TA-06 - это же видеочип?

Ты не поверишь, но это так.Знающие пусть объяснят.

Но вот не понятно, что и зачем идет на 90-ю ногу 9740

Я сейчас может немного неправильно выражусь, но как я понял 90 нога это "мягкий ресет"- для чего он нужен я понял, но объяснить словами как это работает я не могу, пусть кто-нибудь расскажет.

И напоследок, я правильно понимаю, что:
- эффекты мне брать с TA-06WA - 95 нога, как в схеме от руки?
- левый и правый с моей 9734 брать с ног 82 и 83? или они с 9740 не аналоги?

Да, эффекты брать с TA-06WA - 95 нога, но в схеме от руки маленькая опечатка, поэтому приложу правильную ниже. 9734 и 9740 - это один и тот же чип,и это не настоящая его маркировка, это больше на год и неделю выпуска похоже, кстати аналог сейчас - TV16B.

[ednt]

Такой вопрос. Можно ли модить стерео по схеме ув. Руматы на основе имеющегося ОУ с моно трактом (как в пдфе выше)? Весть обвес перепаять не проблема, но что делать с контактами идущими со слота картриджа и софтрезетом (если собирать тракт отдельно с нуля вопрос тот же)? Уже переделанной готовой схемы нет?

[UA3MQJ]

rgz, благодарю за ответ! Хочу сообщить, что стерео вывести удалось, но в фанатизм ударяться не стали, нашли стерео каналы на ОУ, с него и вывели.

[inreal]

Парни подскажите куда копать?

[SAMael]

Копать от забора и до обеда!
А вообще не ленись, в гугле спокойно находятся даташиты на этот квадрик ОУ.
Много извилин не требуется, все ясно как солнечный день.

[inreal]

Думаешь я не видел этот дата шит, не читал ветку? Первый раз вижу такой форум, где хрен дождешься помощи.
Тока виде этого -ты олень ни фига не шаришь не ищешь, 100 раз писалось). Не раз уже видел такое на форуме.

[SAMael]

Ну раз уже изучил даташиты и знаешь где что, то чего спрашивать?
Паяльник в руки и вперед.
Оленем я тебя не обзывал!

[EVIL]

Первый раз вижу такой форум, где хрен дождешься помощи.

Все побежали отвечать!!

Тут не так уж и много народа. И никто никому ничего не должен. (кроме барахолки)

А тем временем, пока inreal излучает тонны ненависти, ответ на его вопрос 2 раза уже есть прямо в этом топике:

http://www.emu-land.net/forum/index.php/topic,62637.msg873572.html#msg873572
http://www.emu-land.net/forum/index.php/topic,62637.msg867991.html#msg867991
Еще и выделено красным

[Alexxeev]

в моей сеге была вот такая схема

Клон с аналогичной схемой, с выводов 1 и 7 звук на порядок тише чем с 8 ноги - могут ли R39 и R40 шунтировать стерео выход или U6.3 дает дополнительное усиление?
Хотел бы услышать компетентный совет прежде чем уродовать плату экспериментами.

[Rumata]

Естественно U6.3 имеет своё усиление. Если надо увеличить усиление ОУ, то надо увеличить номинал резистора ОС, если уменьшить, то, соответственно, уменьшить. В принципе R ос может быть даже равно 0, это будет повторитель с Ку = 1

[Alexxeev]

Ну с усилением понятно, а R39 и R40 могут ослабить звук на 1 и 7 ноге, может выпаять один? Моно как бы без необходимости.

[Rumata]

Нет, R39 и R40 никак влиять не должны. Просто следующий за ними каскад имеет собственное усиление, отсюда и разница в уровнях сигнала. Собственно данная схема изначально и не предусматривает вывод стерео, она заточена под моно, я просто на схеме показал, где брать раздельные каналы ещё не сведённые в один

[zxcvbnm5110]

Есть похожая приставка как у автора, с чипами TV16C+ta06sd как из неё вытащить стерео? Распиновку чипа TV16с в нете я так и не нашол (у tv16b больше выводов и скорее всего распиновка другая) для mor/mol контактов, у меня 82,83 выводы идут в память, с та06 ПСЖ 95 вывод нашол без проблем.

[rgz]

Есть похожая приставка как у автора, с чипами TV16C+ta06sd как из неё вытащить стерео? Распиновку чипа TV16с в нете я так и не нашол (у tv16b больше выводов и скорее всего распиновка другая) для mor/mol контактов, у меня 82,83 выводы идут в память, с та06 ПСЖ 95 вывод нашол без проблем.

TV16B - 160 ног, а TV16C - 128 ног,и корпус немного разный.Только визуально и тестером пожалуй проверить дорожки идущие на ОУ, а с неё уже и выходы взять Хоть бы фото платы выложил

[Takamura-kun]

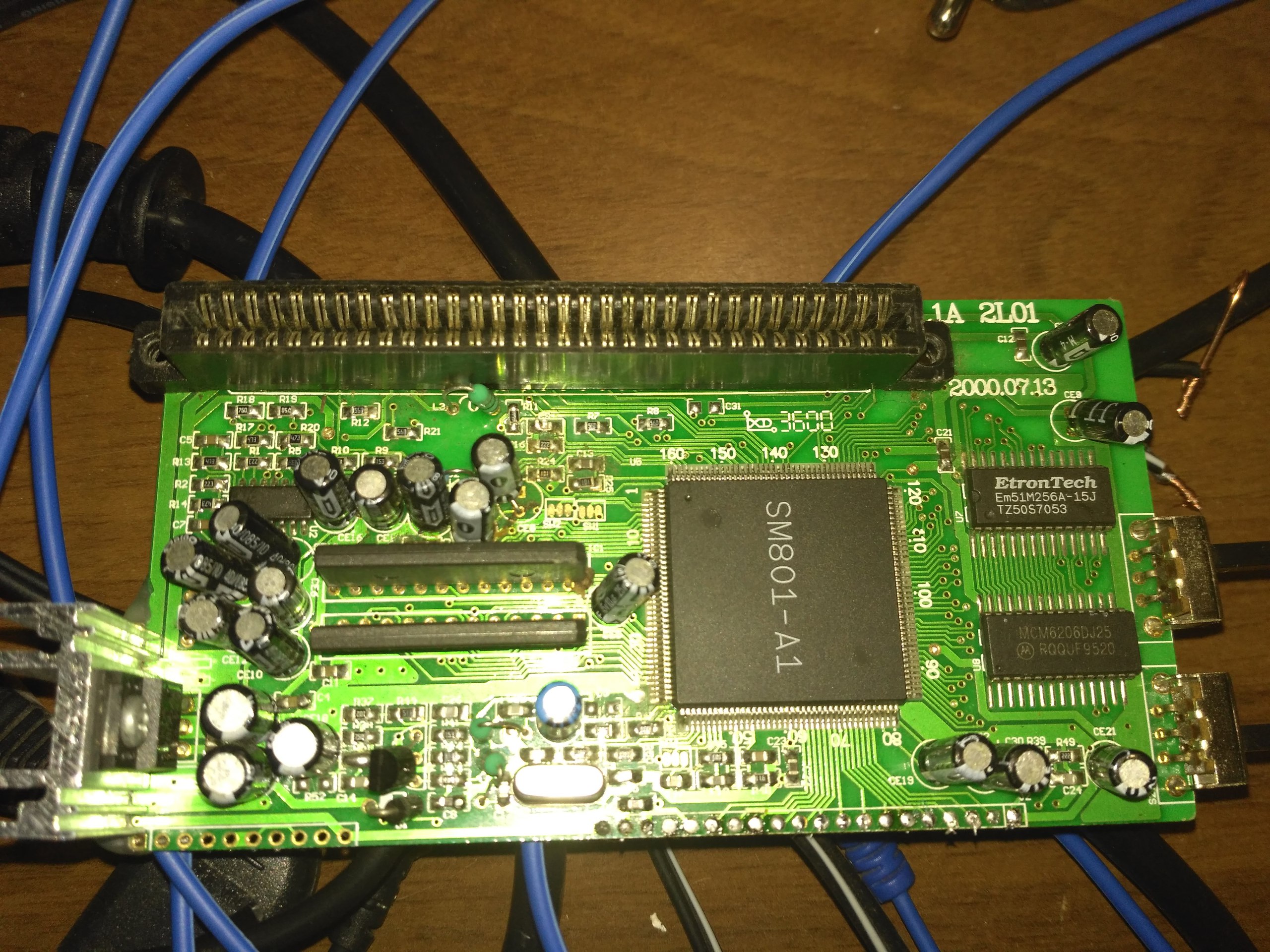

Раз уж пошла такая пьянка, не могли бы вы и мою "старушку" посмотреть? Вроде видно, где звук из процессора выходит, а дальше полнейшая каша. Что куда паять - фиг его знает... (Напомню, что "лучше" меня в железе никто не шарит, так что желательно инструкцию для безмозглых... Если можно, конечно).

[Combiner]

worm, http://www.emu-land.net/forum/index.php/topic,71233.msg1084355.html#msg1084355

Румата выкладывал полную схему звукового усилителя. Сравнивай со своей платой и ищи, куда припаиватиься. Китайцы могут использовать любой отдельный операционник внутри предложенной микросхемы, для них единого стандарта нет

[Takamura-kun]

Combiner, спасибо, будем курить все это дело)
В этом то и проблема, что там такая каша, что непонятно где какая дорожка к чему ведет. Буду сравнивать со схемой)
Моддинг железа еще хардкорнее ромхакинга

[i-rom]

А если нет такой микросхемы на 14 ног, а микра на 8 ножек, то стерео не вывести?

Добавлено позже:
Это тоже операционник видимо, сдвоенный. Но на контактах см801-а1 не видно дорожек 157-159 и 140-142, мб они под микрой, либо есть другие выводы, типа дублирующие?

[rgz]

микра на 8 ножек, то стерео не вывести?

в этой 8 пин микрухе спокойно вкладываются 2 ОУ, но только что-то одной этой микросхемы маловато будет для оптимального уровня звука

[i-rom]

в этой 8 пин микрухе спокойно вкладываются 2 ОУ, но только что-то одной этой микросхемы маловато будет для оптимального уровня звука

Со звуком помню в 2003 не было проблем. Это платка со сгоревшим процем, просто под рукой был и сфоткал. Есть аналогичный, но с двусторонним монтажем, чуть старее версия, но рабочий клон. Правда там не работают кнопки вправо точно и А Б вроде, надо прозвонить мб обрыв на шлейфе, или на порте.

[i-rom]

Выводы 157 и 158  к 6-му контакту ОУ подсоединены ч-з электролит C38, резистор R70, и C40, R71, по 10 мкФ и 15 кОм. А 157 вывод PSG через такой же кондер, резистор 2,2 кОм (к 6-му контакту). 7-ой контакт ОУ ч-з резик 22 кОм соединен со 2-м контактом ОУ.




Добавлено позже:
Как бы на этой плате отделить сигналы и добавить элементы хз.

[rgz]

Выводы 157 и 158  к 6-му контакту ОУ подсоединены ч-з электролит C38, резистор R70, и C40, R71, по 10 мкФ и 15 кОм. А 157 вывод PSG через такой же кондер, резистор 2,2 кОм (к 6-му контакту). 7-ой контакт ОУ ч-з резик 22 кОм соединен со 2-м контактом ОУ.




Добавлено позже:
Как бы на этой плате отделить сигналы и добавить элементы хз.

То есть, с проца выходят 3 канала: L, R и PSG, но это всё сразу микшируется и подается на 1-й ОУ?

[i-rom]

То есть, с проца выходят 3 канала: L, R и PSG, но это всё сразу микшируется и подается на 1-й ОУ?

да.


Добавлено позже:

Как бы на этой плате отделить сигналы и добавить элементы хз.

Придется рисовать разводку для макетки, на одной или двух двойных ОУ микрах. мб есть готовые рисунки?

Добавлено позже:

Схему дорисую, но чуть позже (ближе к ночи  )
Добавлено позже:
Вот как-то так
Добавлено позже:
Небольшие пояснения.
По скольку речь идёт только о двух каналах, то я переделал её под сдвоенный ОУ. LM358 указан как классический образец, на его основе была выпущена масса ОУ (прецизионные, малошумящие, высокочастотные, и т.д. и т.п.), у всех расположение выводов идентично. Но могут встречаться ОУ с другим расположением выводов.

Вот и схема нашлась. По номиналам резисторов оставить как было в моем устройстве? Хотя вроде сопротивления те же.
