Автор Тема: DIY RS-40 CoolBaby - клон Famicom  (Прочитано 1618 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн kingserg

  • Пользователь
  • Сообщений: 344
  • Пол: Мужской
    • Просмотр профиля

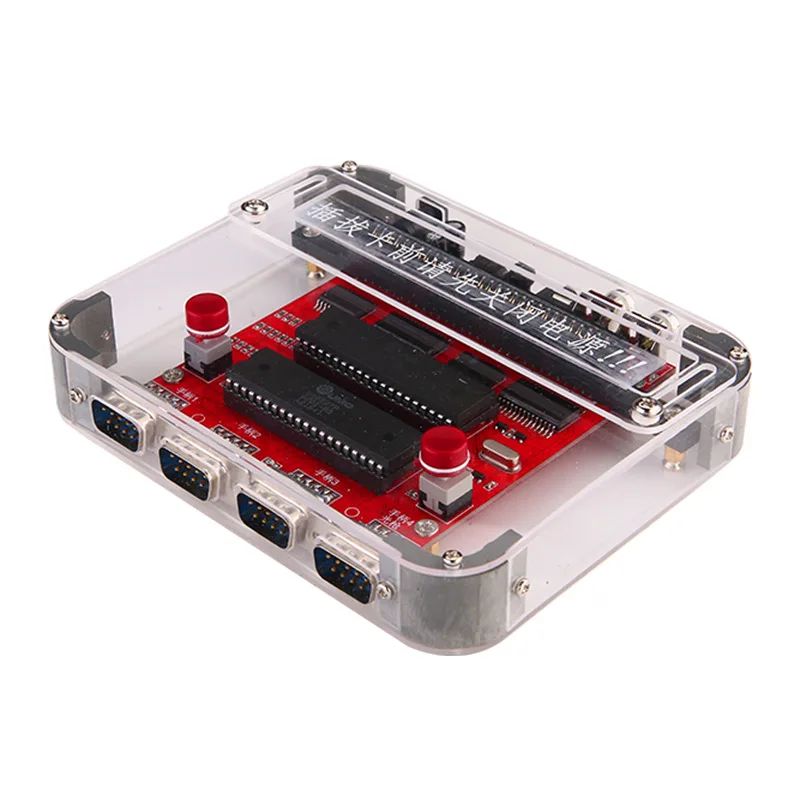

DIY RS-40 CoolBaby - клон Famicom
« : 18 Февраль 2020, 09:44:24 »
Посмотрел видео человека про эту вариацию клона, кажется, она весьма неплохо сделана. https://www.youtube.com/watch?v=vnOjI4JJSLc
Тоже заказал тут https://aliexpress.ru/item/33005168169.html
Почему-то на форуме о такой ещё не писали, только про RS-90 портативку.

Бесстыдно скопировано из описания ролика выше.

"CPU (процессор) UA6527P DIP-40 http://ali.pub/4cekf6
PPU (видео чип) UA6538  DIP-40 http://ali.pub/4cekt6
(поправлено, в оригинале было перепутано)
Для смены консоли на NTSC нужно заменить три компонента.
1. Кварцевый резонатор
PAL работает на частоте 26.6 его заменяем на NTSC который работает на частоте 21.47
2 CPU и PPU
NTSC версия консоли должна иметь связку  Процессор — UA6527 (очень трудно его найти), Видео процессор UA6528
В PAL версии модель процессора — UA6527p, а видео процессор UA6538 (как представленная в данном обзоре)"
« Последнее редактирование: 21 Апрель 2020, 22:05:14 от kingserg »

Оффлайн dssoft

  • Пользователь
  • Сообщений: 960
    • Просмотр профиля
DIY RS-40 "CoolBaby" - клон фамиком
« Ответ #1 : 18 Февраль 2020, 12:32:55 »
Обычный клон на рассыпухе, не интересен вообще ни с какой стороны.

Оффлайн supremacy

  • Пользователь
  • Сообщений: 1385
  • Пол: Мужской
    • Просмотр профиля
DIY RS-40 "CoolBaby" - клон фамиком
« Ответ #2 : 18 Февраль 2020, 13:01:45 »
нет стандартного 15 контактного порта, т.е. нельзя использовать разные устройства от фамикома без переходников.
FDS тоже не заведётся, т.к. гибридные процы.



Оффлайн Nhisti

  • Пользователь
  • Сообщений: 200
    • Просмотр профиля
DIY RS-40 "CoolBaby" - клон фамиком
« Ответ #3 : 18 Февраль 2020, 14:03:02 »
Посмотрел видео человека
Человек, по моему скромному мнению, весьма странный: купил суперфамик, а к нему копеечные джои с алиэкспресс, экономии ради, при том, что тратит прорву денег на всякие говноклоны денди (я уж молчу о разумности такой "экономии", в смысле - насколько дольше проработает оригинал по сравнению с несколькими дешманами с алиэкспресс).
С Сегами у него то же самое. Я понимаю, когда кто-то покупает клон, потому что оригинал раза в два дороже, но когда кто-то, не имея оригинала, клоны скупает чуть ли не мешками...  и ладно бы он их скупал в железе поковыряться, так нет же - в коллекцию  o_0

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 18232
  • Пол: Мужской
    • Просмотр профиля
DIY RS-40 "CoolBaby" - клон фамиком
« Ответ #4 : 19 Февраль 2020, 13:55:14 »
Мне почему-то кажется, что нечто подобное тут в темах проскакивало :-\

Оффлайн Kheehot

  • Пользователь
  • Сообщений: 18
  • Пол: Мужской
    • Просмотр профиля
DIY RS-40 "CoolBaby" - клон фамиком
« Ответ #5 : 21 Февраль 2020, 20:59:14 »
Мне почему-то кажется, что нечто подобное тут в темах проскакивало :-\
Проскальзывала. Прилично давняя темка тут https://www.emu-land.net/forum/index.php/topic,79603.0.html находилась с тремя железяками в упоминании, но именно про эту RS-40 как-то не информативно чтоли. Искал в интересе рассмотреть поближе.
Жаль такое в местных разработках не представлено - под утюг бы как раз или подпересебячить.
« Последнее редактирование: 21 Февраль 2020, 21:26:53 от Kheehot »

Оффлайн kingserg

  • Пользователь
  • Сообщений: 344
  • Пол: Мужской
    • Просмотр профиля
DIY RS-40 "CoolBaby" - клон фамиком
« Ответ #6 : 20 Апрель 2020, 17:00:15 »
Штош. Распаковал наконец.
Рассматриваю вместе с Симбас Джуниор, потому что больше ничего и нет.
Графика и звук кажутся лучше, чем у Симбаса, меньше лесенок, звук поприятнее, менее жёсткий. Джойстики поприятнее, кнопки и корпус шлифованные. Питается от БП 9 вольт 1 А.
А вот совместимость с играми хуже. С картриджем Кластера выдаёт жуткие графические глюки, играть ни во что нельзя.
С картриджами аля Кулбой 198в1 или 400в1 выдаёт незначительные графические глюки (в Nekketsu Kakutoe Densetsu в меню вместо пустого фона какой-то размноженный иероглиф, например). Тестирование картриджей ещё продолжается...

Оффлайн quq_CCCP

  • Пользователь
  • Сообщений: 96
    • Просмотр профиля
DIY RS-40 "CoolBaby" - клон фамиком
« Ответ #7 : 20 Апрель 2020, 17:06:40 »
Штош. Распаковал наконец.
Рассматриваю вместе с Симбас Джуниор, потому что больше ничего и нет.
Графика и звук кажутся лучше, чем у Симбаса, меньше лесенок, звук поприятнее, менее жёсткий. Джойстики поприятнее, кнопки и корпус шлифованные. Питается от БП 9 вольт 1 А.
А вот совместимость с играми хуже. С картриджем Кластера выдаёт жуткие графические глюки, играть ни во что нельзя.
С картриджами аля Кулбой 198в1 или 400в1 выдаёт незначительные графические глюки (в Nekketsu Kakutoe Densetsu в меню вместо пустого фона какой-то размноженный иероглиф, например). Тестирование картриджей ещё продолжается...
Не знаю как там с кариком кластера, но что 8 бит микросистем что ремейк джуниора воспроизводили кулбои ( что дешевый 400 в 1, что дорогой с батарейкой ), либо что со слотом, либо китайцы что то намудрили с локигой. А еще может ppu битый. Слот - ппу, в первую очередь проверить, у этих фамиклонов схема примерна одна - копия схемы фамикома, с незначительными изменениями.

Оффлайн kingserg

  • Пользователь
  • Сообщений: 344
  • Пол: Мужской
    • Просмотр профиля
DIY RS-40 "CoolBaby" - клон фамиком
« Ответ #8 : 20 Апрель 2020, 19:07:07 »
Выяснил, что картридж Кластера на RS-40 включается нормально примерно 1 раз из 5. Слушаю сейчас музыку из Робокопа 3, она по-прежнему обалденная. И в отличие от Симбаса, нет никакого слышимого фонового шума.

Оффлайн kingserg

  • Пользователь
  • Сообщений: 344
  • Пол: Мужской
    • Просмотр профиля
DIY RS-40 "CoolBaby" - клон фамиком
« Ответ #9 : 20 Апрель 2020, 19:45:01 »
Упс, а стоило только зайти на уровень и вот такие глюки. Причём, что на кулбое, что на кластеровском - одинаково.

Оффлайн kingserg

  • Пользователь
  • Сообщений: 344
  • Пол: Мужской
    • Просмотр профиля
Re: DIY RS-40 CoolBaby - клон Famicom
« Ответ #10 : 21 Апрель 2020, 11:16:11 »
Запустил встроенную тестилку на картридже Кластера, сообщает CHR RAM: FAILED, на Симбасе OK. Получается, память на консоли неисправна. Посмотрел архитектуру памяти Famicom, там должно быть 2 Кб памяти. На плате есть две 28-ногих микросхемы, вроде они. Чем можно заменить?

Добавлено позже:
Или при битом PPU та же картина будет...

Добавлено позже:
Вот такая SRAM вроде должна подойти. https://www.chipdip.ru/product/ut62256csc-70ll
« Последнее редактирование: 21 Апрель 2020, 11:26:10 от kingserg »

Оффлайн dssoft

  • Пользователь
  • Сообщений: 960
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #11 : 21 Апрель 2020, 11:31:04 »
Нет, это означает что проблемы с обменом по шине PPU.
Родные 2 килобайта этот тест не проверяет.

Оффлайн kingserg

  • Пользователь
  • Сообщений: 344
  • Пол: Мужской
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #12 : 21 Апрель 2020, 11:33:34 »
Слот я пропаял, контакты выводные тоже и по несколько раз. Получается, надо PPU новый заказывать и менять?

Оффлайн dssoft

  • Пользователь
  • Сообщений: 960
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #13 : 21 Апрель 2020, 11:37:48 »
У вас дампер есть, картриджи шить?

Добавлено позже:
http://www.emu-land.net/consoles/dendy/roms?act=showonly&id=1032

Этот тест по идее должен проверять встроенную память.
« Последнее редактирование: 21 Апрель 2020, 11:45:52 от dssoft »

Оффлайн kingserg

  • Пользователь
  • Сообщений: 344
  • Пол: Мужской
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #14 : 21 Апрель 2020, 12:06:22 »
Дампер есть, залил на карик Кластера. Ром виснет, на Симбасе с мусором, на RS-40 с белым экраном.

Добавлено позже:
А, вспомнил же, что надо кластеровской утилитой ром собирать.
Результат: VIDEO RAM: NG. Not Good видимо. На Симбасе OK.
« Последнее редактирование: 21 Апрель 2020, 12:19:19 от kingserg »

Оффлайн dssoft

  • Пользователь
  • Сообщений: 960
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #15 : 21 Апрель 2020, 12:21:04 »
Печалька. Там хоть процы на панельках?

Возможно, проблема в 373-ей, но тут только менять на заведомо исправную.

Оффлайн kingserg

  • Пользователь
  • Сообщений: 344
  • Пол: Мужской
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #16 : 21 Апрель 2020, 12:23:52 »
А 373-я это что? Процы на панельках.

Оффлайн dssoft

  • Пользователь
  • Сообщений: 960
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #17 : 21 Апрель 2020, 12:34:38 »
Если процы на панельках то это великолепно, меняйте и не заморачивайтесь.

373 это 74HC373 или аналог, она там одна. Если руки чешутся и есть на что то можно и поменять, ничего редкого в ней нет.

Оффлайн kingserg

  • Пользователь
  • Сообщений: 344
  • Пол: Мужской
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #18 : 21 Апрель 2020, 12:41:50 »
Заказал на али по три штуки и того, и другого. 6527P и 6538.

Оффлайн quq_CCCP

  • Пользователь
  • Сообщений: 96
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #19 : 21 Апрель 2020, 12:43:51 »
Заказал на али по три штуки и того, и другого. 6527P и 6538.
Делеко живешь? ППУ заведомо живой есть если что.

Оффлайн dssoft

  • Пользователь
  • Сообщений: 960
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #20 : 21 Апрель 2020, 12:46:47 »
В общем, кроме 373 там еще используется половинка одной из 368, для инверсии А13 на слоте. Больше грешить особо и не на что.

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 18232
  • Пол: Мужской
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #21 : 21 Апрель 2020, 15:15:32 »
quq_CCCP и kingserg, вся личная переписка - в ЛС

Оффлайн kingserg

  • Пользователь
  • Сообщений: 344
  • Пол: Мужской
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #22 : 21 Апрель 2020, 22:06:51 »
Ещё заметил странную штуку. В те редкие моменты, когда картридж Кластера запускается без мусора и тест на память проходится, демо Unchained Melody запускается. А когда с мусором, то демка пишет, что не предназначена для консоли этого региона.

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 18232
  • Пол: Мужской
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #23 : 21 Апрель 2020, 22:15:21 »
Сейчас небось китайцы радостно сливают всякий хлам :)

Оффлайн dssoft

  • Пользователь
  • Сообщений: 960
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #24 : 21 Апрель 2020, 23:06:09 »
Ещё заметил странную штуку. В те редкие моменты, когда картридж Кластера запускается без мусора и тест на память проходится, демо Unchained Melody запускается. А когда с мусором, то демка пишет, что не предназначена для консоли этого региона.
О, это интересно. При подаче питания картридж пытается определить является ли данная консоль новоделом, в котором невозможен ремап набортной памяти (та самая пара сигналов, обычно замкнутая в картридже перемычкой). Потом этот бит информации отдается при чтении единственного регистра в старшем бите, остальные биты притянуты к нулю и лоадер сохраняет в них инфу об регионе. Если для экономии места этот кусок выкинуть нафиг то с шины читается неопределенное состояние, в котором могут быть уже установлены биты, соответствующие какому-то региону, в результате лоадер так и ругается.

Я хз, попробуйте посмотреть что пишет при зажатии селекта при включении, несколько раз.

Добавлено позже:
И просьба - можете отфоткать плату консоли в высоком разрешении, чтобы было видно названия микросхем? Есть у меня одно подозрение...

Оффлайн kickdown

  • Пользователь
  • Сообщений: 31
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #25 : 22 Апрель 2020, 00:24:18 »
И просьба - можете отфоткать плату консоли в высоком разрешении, чтобы было видно названия микросхем?
Китайцы специально стирают названия микросхем, кроме CPU и PPU, чтобы никто не смог повторить (как они думают) их чудесные творения.

Оффлайн dssoft

  • Пользователь
  • Сообщений: 960
    • Просмотр профиля
Re: DIY RS-40 CoolBaby - клон Famicom
« Ответ #26 : 22 Апрель 2020, 00:41:34 »
Я не вижу там 368-х. Либо они снизу, либо схема перепилена.

Оффлайн Rumata

  • Супермодератор
  • Сообщений: 18232
  • Пол: Мужской
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #27 : 22 Апрель 2020, 00:52:39 »
В первом посте есть ссылка на Али. И там есть фото снизу.

Китайцы специально стирают названия микросхем
Да нет, они просто краску экономят :) Кстати, значок UMC не так выглядит


Оффлайн dssoft

  • Пользователь
  • Сообщений: 960
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #28 : 22 Апрель 2020, 07:24:54 »
В первом посте есть ссылка на Али. И там есть фото снизу.
Спасибо, конечно, но фото с али не интересуют в принципе.

Оффлайн quq_CCCP

  • Пользователь
  • Сообщений: 96
    • Просмотр профиля
DIY RS-40 CoolBaby - клон Famicom
« Ответ #29 : 22 Апрель 2020, 08:04:16 »
Это добро продается довольно давно, но детальных фото в сети до сих пор нет, максимум что удалось нарыть - ниже.
Чипы с 1 стороны, стабилизатор питания - имультсный.
Чипы все затерты кроме процов. Так что автору не мешало бы сделать детальные фото.
Так судя по всему 28 ногие микры в соп корпусе - это память, мелкие 20 ноги - логика, причем тут китайцы как то выкрутились и поставили 2 корпуса, вместо 4х как по классике жанра, но так или иначе это схема фамикома и изменить схему как то кардинально - нельзя.
Осталось угадать что за микрухи воткнули туда китаезы, на плисины непохоже.
